Характеристики Citroen (Ситроен) Xantia 2.0i 5 дв. хэтчбек 4АКПП 1993-1998 г. Двигателя ситроен ксантия


Снятие и капитальный ремонт двигателя Citroen Xantia

  1. Руководства по ремонту
  2. Руководство по ремонту Ситроен Ксантия 93-98 г.в.
  3. Снятие и капитальный ремонт двигателя

4.3.1 Снятие и капитальный ремонт двигателя Снятие и капитальный ремонт двигателя Данная часть Главы Ремонт двигателя посвящена описанию процедур снятия/установки силового агрегата, а также общего капитального ремонта головки цилиндров, блока и внутренних компонентов двигателя. В тексте Главы содержит информация в диапазоне от советов п...

4.3.2 Снятие силового агрегата - методы и меры предосторожности Снятие силового агрегата - методы и меры предосторожности Прежде чем приступать к демонтажу силового агрегата с целью выполнения капитального ремонта двигателя, необходимо предпринять некоторые подготовительные меры. Чрезвычайно большое значение имеет наличие и оборудование подходящей рабочей п...

4.3.3 Снятие, расчленение и установка силового агрегата - модели с РКПП Снятие, расчленение и установка силового агрегата - модели с РКПП Снятие Демонтаж двигателя с автомобиля возможен только в сборе с трансмиссией. Расчленение силового агрегата с целью проведения капитального ремонта двигателя может быть произведено позже. Крепеж правой опоры силового агр...

4.3.4 Снятие, расчленение и установка силового агрегата - модели с AT Снятие, расчленение и установка силового агрегата - модели с AT Снятие Демонтаж двигателя с автомобиля возможен только в сборе с трансмиссией. Расчленение силового агрегата с целью проведения капитального ремонта двигателя может быть произведено позже.  ПОРЯДОК ВЫПОЛНЕНИЯ 1. В...

4.3.5 Порядок разборки двигателя при подготовке его к проведению капитального Порядок разборки двигателя при подготовке его к проведению капитального ремонта Проще всего производить разборку и обслуживание двигателя после установки его на портативный монтажный стенд. Такие стенды всегда можно арендовать в мастерской автосервиса. Перед установкой двигателя на стенд следует...

4.3.6 Демонтаж головки цилиндров

Демонтаж головки цилиндров Новую или восстановленную головку цилиндров всегда можно заказать в мастерской автосервиса или на складах сервис-центров компании-изготовителя автомобиля. Ввиду необходимости использования в ходе разборки и проверки состояния головки некоторых специальных инструме...

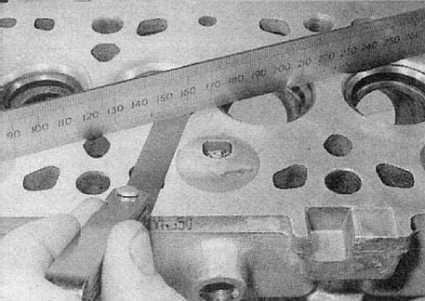

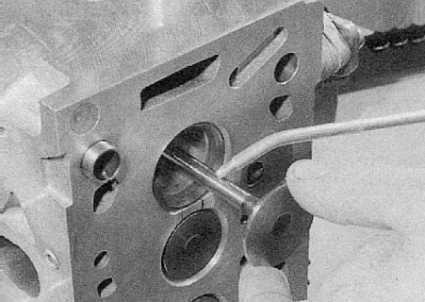

4.3.7 Чистка и проверка состояния головки цилиндров и компонентов клапанного механизма Чистка и проверка состояния головки цилиндров и компонентов клапанного механизма Тщательная очистка головки цилиндров и компонентов клапанного механизма с последующей детальной проверкой их состояния помогут определить приблизительный объем предстоящих восстановительных работ. Если в проце...

4.3.8 Сборка головки цилиндров Сборка головки цилиндров  ПОРЯДОК ВЫПОЛНЕНИЯ 1. Смажьте стержни клапанов и установите последние на свои прежние места в головку цилиндров. В случае установки новых клапанов установите их в соответствии с порядком притирки, - каждый клапан притирается к конкретному седлу в головке. ...

4.3.9 Снятие шатунно-поршневых сборок

Снятие шатунно-поршневых сборок  ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите головку цилиндров, поддон картера и масляный насос (см. Ремонтные процедуры, не требующие извлечения двигателя из автомобиля - бензиновые двигатели или Ремонтные процедуры, не требующие извлечения двигателя из автомобиля ...

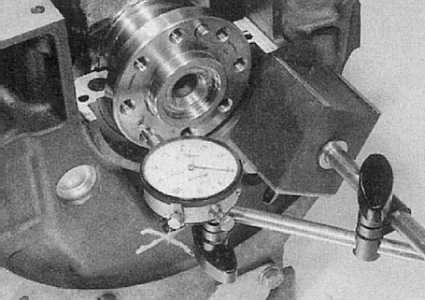

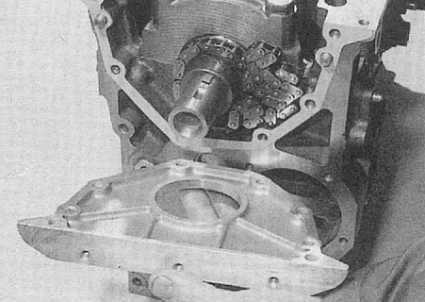

4.3.10 Снятие коленчатого вала Снятие коленчатого вала  ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите зубчатое колесо коленчатого вала и масляный насос (см. Ремонтные процедуры, не требующие извлечения двигателя из автомобиля - бензиновые двигатели или Ремонтные процедуры, не требующие извлечения двигателя из автомобиля - дизельн...

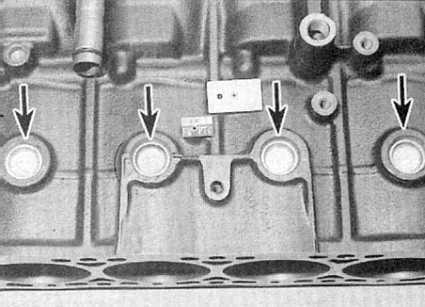

4.3.11 Чистка и проверка состояния блока цилиндров/картера двигателя Чистка и проверка состояния блока цилиндров/картера двигателя Чистка  ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите с блока все навесные агрегаты и компоненты, а также электрические датчики и выключатели. Для наиболее полной чистки необходимо извлечь выжимные пробки, просверлите в пробках маленькие от...

4.3.12 Проверка состояния шатунно-поршневых сборок

Проверка состояния шатунно-поршневых сборок  ПОРЯДОК ВЫПОЛНЕНИЯ 1. Прежде чем приступать к проверке состояния шатунно-поршневых сборок их следует тщательно очистить. Не забудьте также снять с поршней старые поршневые кольца. 2. Осторожно раздвиньте замок верхнего компрессионного кол...

4.3.13 Проверка состояния коленчатого вала Проверка состояния коленчатого вала Измерение величины осевого люфта  ПОРЯДОК ВЫПОЛНЕНИЯ 1. Измерение величины осевого люфта коленчатого вала производится до извлечения последнего из блока цилиндров, сразу после его освобождения (см. Снятие коленчатого вала). 2. Проверка осевого лю...

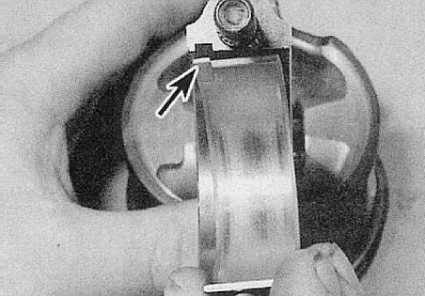

4.3.14 Проверка состояния вкладышей коренных и шатунных подшипников коленчатого вала Проверка состояния вкладышей коренных и шатунных подшипников коленчатого вала Типичные примеры износа вкладышей подшипников коленчатого вала А — Поцарапаны инородными частицами - видны крупицы, погрузившиеся в рабочий слой вкладыша В — Недостаток масла - верхний слой стерт С — Вкладыши непра...

4.3.15 Порядок сборки двигателя после выполнения капитального ремонта Порядок сборки двигателя после выполнения капитального ремонта Перед началом сборки удостоверьтесь в наличии всех необходимых запчастей, инструментов и материалов. Внимательно ознакомьтесь с описанием процедуры и приготовьтесь к выполнению предстоящих работ. В числе прочего оборудования потребу...

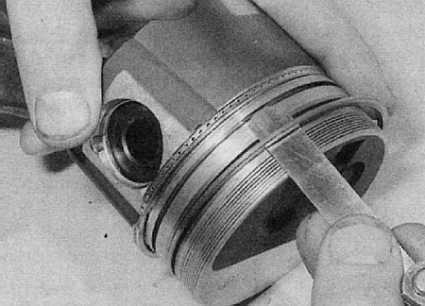

4.3.16 Установка поршневых колец Установка поршневых колец  ПОРЯДОК ВЫПОЛНЕНИЯ 1. Перед установкой колец на поршни необходимо проверить величину зазоров в их замках. 2. Разложите поршневые сборки и наборы их колец на чистой рабочей поверхности. 3. Заправьте верхнее компрессионное кольцо соответствующего поршня в пер...

4.3.17 Установка коленчатого вала и проверка рабочих зазоров коренных подшипников Установка коленчатого вала и проверка рабочих зазоров коренных подшипников Подбор вкладышей Бензиновые двигатели (серия XU) На некоторых двигателях, устанавливаемых на моделях ранних лет выпуска применяются верхние и нижние вкладыши коренных подшипников одинаковой толщины. На более поздних мо...

4.3.18 Установка шатунно-поршневых групп на двигатель и проверка рабочих зазоров шатунных подшипников

Установка шатунно-поршневых групп на двигатель и проверка рабочих зазоров шатунных подшипников Подбор вкладышей шатунных подшипников Для большинства двигателей, устанавливаемых на автомобили рассматриваемых моделей, компанией Citroёn выпускаются вкладыши шатунных подшипников двух размеров: стан...

4.3.19 Первоначальный запуск двигателя после завершения его капитального ремонта Первоначальный запуск двигателя после завершения его капитального ремонта Установив двигатель на автомобиль, проверьте уровни двигательного масла и охлаждающей жидкости. Еще раз удостоверьтесь в правильности подсоединения всех шлангов, проводов и прочих коммуникационных линий. Уберите из двигат...

4.3.20 Капитальный ремонт двигателя - общая информация Капитальный ремонт двигателя - общая информация Определение степени необходимости выполнения капитального ремонта двигателя далеко не во всех случаях оказывается простой задачей и обычно требует учета широкого спектра различных симптомов и факторов. Значительный пробег вовсе необязательно явля...

↓ Комментарии ↓



1. Введение 1.0 Введение 1.2 Приобретение запасных частей и идентификационные номера автомобиля 1.3 Технология выполнения ремонтных процедур 1.4 Инструменты и оборудование рабочего места 1.5 Порядок действий в экстремальных ситуациях 1.6 Поддомкрачивание и буксировка 1.7 Смена колес 1.8 Запуск двигателя от вспомогательного источника 1.9 Идентификация утечек 1.10 Подготовка автомобиля к техосмотру 1.11 Диагностика неисправностей узлов и систем автомобиля

2. Руководство по эксплуатации 2.0 Руководство по эксплуатации 2.1 Оборудование автомобиля, расположение приборов и органов управления 2.2 Приемы эксплуатации 2.3 Комфорт 2.4 Рекомендации по эксплуатации автомобиля

3. Текущее обслуживание 3.0 Текущее обслуживание 3.1. Еженедельные проверки 3.2. Текущее обслуживание автомобиля - бензиновые модели 3.3. Текущее обслуживание автомобиля - дизельные модели

4. Ремонт двигателя 4.0 Ремонт двигателя 4.1. Ремонтные процедуры, не требующие извлечения двигателя из автомобиля - бензиновые двигатели 4.2. Ремонтные процедуры, не требующие извлечения двигателя из автомобиля - дизельные двигатели 4.3. Снятие и капитальный ремонт двигателя

5. Системы охлаждения, отопления 5.0 Системы охлаждения, отопления 5.1 Отсоединение и замена шлангов системы охлаждения 5.2 Снятие, проверка состояния и установка радиатора 5.3 Снятие, проверка исправности функционирования и установка термостата 5.4 Проверка исправности функционирования, снятие и установка вентилятора(ов) системы охлаждения 5.5 Проверка исправности функционирования, снятие и установка электрических выключателей и датчиков системы охлаждения 5.6 Снятие и установка водяного насоса 5.7 Снятие и установка кожуха термостата/топливного фильтра (дизельные модели) 5.8 Система отопления/вентиляции салона - общая информация 5.9 Снятие и установка компонентов системы отопления/вентиляции салона 5.10 Система кондиционирования воздуха - общая информация и меры предосторожности 5.11 Снятие и установка компонентов системы кондиционирования воздуха

6. Системы питания и выпуска 6.0 Системы питания и выпуска 6.1. Система питания - бензиновые модели 6.2. Система питания - дизельные модели 6.3. Системы снижения токсичности и выпуска отработавших газов

7. Электрооборудование двигателя 7.0 Электрооборудование двигателя 7.1. Системы запуска и заряда 7.2. Система зажигания - бензиновые модели 7.3. Система преднакала - дизельные модели

8. Сцепление 8.0 Сцепление 8.1 Регулировка привода сцепления 8.2 Снятие и установка троса привода сцепления 8.3 Снятие и установка педали сцепления 8.4 Снятие, проверка состояния и установка сборки сцепления 8.5 Снятие, проверка состояния компонентов и установка механизма выключения

9. Трансмиссия 9.0 Трансмиссия 9.1. Ручная коробка переключения передач 9.2. Автоматическая трансмиссия

10. Приводные валы 10.0 Приводные валы 10.1 Снятие и установка приводных валов 10.2 Замена резиновых защитных чехлов ШРУСов приводных валов 10.3 Капитальный ремонт приводных валов - общая информация 10.4 Замена промежуточного подшипника правого приводного вала

11. Единая гидравлическая система 11.0 Единая гидравлическая система 11.1 Общая информация и меры предосторожности 11.2 Сбрасывание/нагнетание гидравлического давления и заполнение системы 11.3 Насос высокого давления - общие сведения, снятие и установка 11.4 Регулятор гидравлического давления - общие сведения, снятие и установка 11.5 Резервуар гидравлической жидкости - общие сведения, снятие и установка 11.6 Ресиверы гидравлической жидкости - общие сведения, снятие и установка

12. Тормозная система 12.0 Тормозная система 12.1 Прокачка гидравлической системы 12.2 Замена шлангов и трубок гидравлического тракта тормозной системы 12.3 Замена колодок дисковых тормозных механизмов передних колес 12.4 Замена колодок дисковых тормозных механизмов задних колес 12.5 Проверка состояния, снятие и установка тормозных дисков 12.6 Снятие, капитальный ремонт и установка суппортов дисковых тормозных 12.7 Снятие, капитальный ремонт и установка суппортов дисковых тормозных 12.8 Снятие, капитальный ремонт и установка клапана управления 12.9 Снятие и установка педали ножного тормоза 12.10 Стояночный тормоз - общие сведения и регулировки 12.11 Снятие и установка рычага управления стояночного тормоза 12.12 Снятие и установка тросов привода стояночного тормоза 12.13 Снятие и установка датчика-выключателя стоп-сигналов 12.14 Система антиблокировки тормозов (ABS) - общая информация 12.15 Снятие и установка компонентов системы антиблокировки тормозов

13. Ходовая часть и рулевое управление 13.0 Ходовая часть и рулевое управление 13.1 Снятие и установка ступичной сборки передней подвески 13.2 Замена подшипников передних ступиц 13.3 Снятие, капитальный ремонт и установка нижнего рычага передней 13.4 Снятие и установка нижней шаровой опоры передней подвески 13.5 Снятие и установка компонентов стабилизатора поперечной устойчивости передней подвески 13.6 Снятие и установка сборок стоек/гидравлических блоков передней подвески 13.7 Снятие и установка корректора высоты дорожного просвета передней подвески 13.8 Снятие и установка подрамника передней подвески 13.9 Снятие и установка ступиц задних колес 13.10 Замена задних ступичных подшипников 13.11 Снятие и установка продольных рычагов задней подвески 13.12 Снятие и установка сборки заднего моста 13.13 Снятие и установка гидравлических блоков задней подвески 13.14 Снятие и установка корректора дорожного просвета задней подвески 13.15 Проверка установки и регулировка дорожного просвета 13.16 Снятие и установка рулевого колеса 13.17 Снятие, проверка состояния компонентов и установка рулевой колонки 13.18 Снятие и установка сборки выключателя зажигания/замка рулевой колонки 13.19 Рулевой механизм - общие сведения, снятие, капитальный ремонт и установка 13.20 Система гидроусиления руля - общие сведения 13.21 Снятие и установка наконечников рулевых тяг 13.22 Углы установки колес - общая информация, проверка и регулировка сходимости передних колес

14. Кузов и отделка салона 14.0 Кузов и отделка салона 14.1 Уход за компонентами кузова и днища автомобиля 14.2 Уход за обивкой и ковровыми покрытиями салона 14.3 Ремонт незначительных повреждений кузовных панелей 14.4 Ремонт серьезно поврежденных кузовных панелей 14.5 Снятие и установка переднего бампера 14.6 Снятие и установка заднего бампера 14.7 Снятие, установка и регулировка капота 14.8 Снятие и установка приводного троса отпускания замка капота 14.9 Снятие и установка замков капота 14.10 Снятие, установка и регулировка дверей 14.11 Снятие и установка панелей внутренней обивки дверей 14.12 Снятие и установка дверных ручек и компонентов замка 14.13 Снятие и установка регуляторов стеклоподъемников дверных окон 14.14 Снятие, установка и регулировка двери задка и ее телескопических упоров 14.15 Снятие и установка компонентов замка двери задка 14.16 Снятие и установка компонентов единого замка 14.17 Снятие и установка компонентов электропривода дверных стеклоподъемников 14.18 Снятие и установка дверных зеркал заднего вида и сопутствующих компонентов 14.19 Ветровое стекло, стекло двери задка и прочие фиксированные стекла - общая информация 14.20 Верхний люк - общая информация 14.21 Наружная кузовная отделка 14.22 Снятие и установка сидений 14.23 Снятие и установка ремней безопасности 14.24 Снятие и установка элементов внутренней отделки салона 14.25 Снятие и установка центральной консоли 14.26 Снятие и установка панели приборов

15. Бортовое электрооборудование 15.0 Бортовое электрооборудование 15.1 Поиск причин отказов электрооборудования 15.2 Предохранители и реле - общая информация 15.3 Снятие и установка выключателей 15.4 Замена ламп внешних осветительных и сигнальных приборов 15.5 Замена ламп внутренних осветительных приборов 15.6 Снятие и установка внешних осветительных и сигнальных приборов 15.7 Регулировка оптических осей головных фар 15.8 Снятие и установка приборного щитка 15.9 Снятие и установка компонентов приборного щитка 15.10 Снятие и установка часов 15.11 Снятие и установка прикуривателя 15.12 Сигнальная система “не забудьте выключить осветительные приборы” - общая информация 15.13 Снятие и установка рожка клаксона 15.14 Снятие и установка приводного троса спидометра/датчика скорости 15.15 Снятие и установка рычага стеклоочистителя 15.16 Снятие и установка электромотора и тяг привода очистителя ветрового 15.17 Снятие и установка электромотора привода заднего стеклоочистителя 15.18 Снятие и установка компонентов системы омывания стекол и линз головных блок-фар 15.19 Снятие и установка магнитолы 15.20 Снятие и установка громкоговорителей 15.21 Снятие и установка антенны радиоприемника 15.22 Противоугонная система - общая информация 15.23 Подушка безопасности - общая информация, меры предосторожности и деактивация системы 15.24 Снятие и установка компонентов подушки безопасности

16. Схемы электрооборудования 16.0 Схемы электрооборудования 16.1 Системы запуска и заряда (бензиновые модели с РКПП) 16.2 Системы запуска и заряда (бензиновые модели с АТ) 16.3 Системы запуска и заряда (дизельные модели с РКПП) 16.4 Системы запуска и заряда (дизельные модели с АТ) 16.5 Системы впрыска и зажигания - двигатель XU5/XU7, MAGNETI MARELLI 16.6 Системы впрыска и зажигания - двигатель XU7JP/Z, ВOSCH MP 5.1 16.7 Системы впрыска и зажигания - двигатель XU10J2C/Z, MAGNETI MARELLI 8P 16.8 Системы впрыска и зажигания - двигатель XU10J4, BОSCH MP 3.2 16.9 Система преднакала дизельного двигателя (модели без турбонаддува) 16.10 Система преднакала дизельного двигателя (модели с турбонаддувом) 16.11 Вентилятор системы охлаждения (двигатели XU5/XU7/XU10J2) 16.12 Вентилятор системы охлаждения дизельного двигателя (модели без турбонаддува) 16.13 Вентилятор системы охлаждения дизельного двигателя (модели с турбонаддувом) 16.14 Система охлаждения с климатической установкой и автоматической КПП, все модели 16.15 Противотуманные фары и фонари 16.16 Стоп-сигналы 16.17 Огни заднего хода (модели с РКПП) 16.18 Огни заднего хода (модели с АТ) 16.19 Указатели поворотов и аварийная сигнализация 16.20 Клаксон 16.21 Передние и задние габаритные огни 16.22 Ближний и дальний свет 16.23 Реостат управления интенсивностью подсветки 16.24 Штурманское освещение 16.25 Освещение салона 16.26 Система контроля за температурой и уровнем охлаждающей жидкости (бензиновые модели) 16.27 Система контроля за температурой и уровнем охлаждающей жидкости/попаданием воды в топливо (дизельные модели без турбонаддува) 16.28 Система контроля за температурой и уровнем охлаждающей жидкости/попаданием воды в топливо (дизельные модели с турбонаддувом) 16.29 Система контроля за уровнем жидкости омывания стекол 16.30 Система контроля за температурой, уровнем и давлением двигательного масла 16.31 Система контроля за уровнем топлива 16.32 Звуковой зуммер сигнализации “Не забудьте выключить осветительные 16.33 Указатель износа тормозных накладок/датчик-выключатель работающий 16.34 Гидроактивная подвеска колес 16.35 Очиститель/омыватель ветрового стекла 16.36 Очиститель/омыватель заднего стекла 16.37 Омыватели линз головных фар 16.38 Электропривод стеклоподъемников передних дверей 16.39 Электропривод стеклоподъемников задних дверей 16.40 Единый замок 16.41 Глухая блокировка дверей 16.42 Вентилятор отопителя 16.43 Обогрев заднего стекла и наружных зеркал заднего вида 16.44 Прикуриватель 16.45 Магнитола

17. Диагностика систем электронного управления 17.0 Диагностика систем электронного управления 17.1 Контрольные кузовные размеры 17.2 Особенности ПДД стран Европы

automend.ru

Ремонт Ситроен Ксантия : Электрооборудование двигателя Citroen Xantia

  1. Руководства по ремонту
  2. Руководство по ремонту Ситроен Ксантия 93-98 г.в.
  3. Электрооборудование двигателя

Электрооборудование двигателя

Спецификации

Системы запуска и заряда

Общие параметры

Тип системы

12-В, с заземлением по отрицательному полюсу

Батарея

Тип

Fulmen, Delco или Steco

Выходное напряжение в зависимости от уровня заряда

В

Низкий уровень заряда

12.5

Нормальный уровень заряда

12.6

Хороший уровень заряда

12.7

Генератор

Тип

Valeo или Mitsubishi (Melco) (в зависимости от модели)

Максимальный ток, А

75 или 92

Регулируемое напряжение

В

Горячий двигатель

13.8 ÷ 14.5

Холодный двигатель

14.2 ÷ 14.8

Минимальная допустимая длина щеток, мм

10

Стартер

Фирма-изготовитель

Valeo или Bosch (в зависимости от модели)

Тип

Кроме моделей с двигателем RFY (16 клапанов)

Bosch 0001 107 019 или Valeo D6RА 66

Модели с двигателем RFY (16 клапанов)

Valeo D6RА 51

Система зажигания - бензиновые модели

Общие параметры

Тип системы

Статическая (без распределителя), под контролем ECU системы управления двигателем

Порядок зажигания

1-3-4-2

Установка угла опережения зажигания

Контролируется ECU (см. текст)

Сопротивление обмоток катушки зажигания (система Magneti-Marelli 8Р)

Ом

Первичные обмотки

0.8

Вторичные обмотки

   •   Катушка Bosch

14 000

   •   Катушка Sagem

7 100

   •   Катушка Valeo

8 600

Система преднакала - дизельные модели

Усилия затягивания резьбовых соединений, Нм

Свечи накаливания

22

Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для этого нужен небольшой запас знаний и набор инструментов.

Когда ремонтируется электрооборудование двигателя Ситроен Ксантиа, нужно быть предельно осторожным и не пренебрегать мелочами. Для ознакомления с вопросом нередко автолюбители используют различные интернет-порталы, посвященные автозапчастям. Некоторые из них пользуются узконаправленными форумами. Но, как правило, там предоставляется исключительно обобщенная информация, которая известна изначально. Где же найти достоверный источник, предлагающий действительно полезные вещи? Наш портал открыт для этого 24 часа в сутки. Онлайн-режим позволяет нам помогать клиентам в любое удобное для них время. Более того, разработана мобильная версия, доступная каждому желающему.

Подробное описание такого агрегата, как электрооборудование двигателя Ситроен Ксантиа имеет хорошую структуру с тематическими заголовками. Кроме того, всегда есть возможность ознакомиться с тонкостями монтажа. Нередко встречаются ситуации, когда водитель уверен в своих силах, но когда берется за работу, начинают возникать вопросы. Благодаря нашему порталу, таких моментов можно легко избежать. Сайт – это база данных, обновляющаяся регулярно. Применяя ее как опору при ремонтных работах, автолюбитель получает серьезное преимущество. Каждая из статей имеет под собой достоверную опору, проверенную на практике.

Помимо руководства по ремонту, владелец личного авто сможет предотвратить массу поломок, возникающих из-за человеческого фактора, благодаря информации, расположенной на сайте. Пользователям представлена масса полезных рекомендаций для грамотной эксплуатации, которые помогут значительно подлить срок агрегата и избежать многих негативных последствий.

Online-поддержка - это отличный и максимально удобный способ получения необходимой информации. Еще один веский плюс – статьи пишутся для людей. Мы понимаем, что читатель будет делать всё своими руками, и стараемся сделать так, чтобы это было как можно удобнее и эффективнее. Используйте ресурс в любое время суток и найдите ответ на любой интересующий вопрос, касающийся автомобилей.

Скачать информацию со страницы
↓ Комментарии ↓



1. Введение 1.0 Введение 1.2 Приобретение запасных частей и идентификационные номера автомобиля 1.3 Технология выполнения ремонтных процедур 1.4 Инструменты и оборудование рабочего места 1.5 Порядок действий в экстремальных ситуациях 1.6 Поддомкрачивание и буксировка 1.7 Смена колес 1.8 Запуск двигателя от вспомогательного источника 1.9 Идентификация утечек 1.10 Подготовка автомобиля к техосмотру 1.11 Диагностика неисправностей узлов и систем автомобиля

2. Руководство по эксплуатации 2.0 Руководство по эксплуатации 2.1 Оборудование автомобиля, расположение приборов и органов управления 2.2 Приемы эксплуатации 2.3 Комфорт 2.4 Рекомендации по эксплуатации автомобиля

3. Текущее обслуживание 3.0 Текущее обслуживание 3.1. Еженедельные проверки 3.2. Текущее обслуживание автомобиля - бензиновые модели 3.3. Текущее обслуживание автомобиля - дизельные модели

4. Ремонт двигателя 4.0 Ремонт двигателя 4.1. Ремонтные процедуры, не требующие извлечения двигателя из автомобиля - бензиновые двигатели 4.2. Ремонтные процедуры, не требующие извлечения двигателя из автомобиля - дизельные двигатели 4.3. Снятие и капитальный ремонт двигателя

5. Системы охлаждения, отопления 5.0 Системы охлаждения, отопления 5.1 Отсоединение и замена шлангов системы охлаждения 5.2 Снятие, проверка состояния и установка радиатора 5.3 Снятие, проверка исправности функционирования и установка термостата 5.4 Проверка исправности функционирования, снятие и установка вентилятора(ов) системы охлаждения 5.5 Проверка исправности функционирования, снятие и установка электрических выключателей и датчиков системы охлаждения 5.6 Снятие и установка водяного насоса 5.7 Снятие и установка кожуха термостата/топливного фильтра (дизельные модели) 5.8 Система отопления/вентиляции салона - общая информация 5.9 Снятие и установка компонентов системы отопления/вентиляции салона 5.10 Система кондиционирования воздуха - общая информация и меры предосторожности 5.11 Снятие и установка компонентов системы кондиционирования воздуха

6. Системы питания и выпуска 6.0 Системы питания и выпуска 6.1. Система питания - бензиновые модели 6.2. Система питания - дизельные модели 6.3. Системы снижения токсичности и выпуска отработавших газов

7. Электрооборудование двигателя 7.0 Электрооборудование двигателя 7.1. Системы запуска и заряда 7.2. Система зажигания - бензиновые модели 7.3. Система преднакала - дизельные модели

8. Сцепление 8.0 Сцепление 8.1 Регулировка привода сцепления 8.2 Снятие и установка троса привода сцепления 8.3 Снятие и установка педали сцепления 8.4 Снятие, проверка состояния и установка сборки сцепления 8.5 Снятие, проверка состояния компонентов и установка механизма выключения

9. Трансмиссия 9.0 Трансмиссия 9.1. Ручная коробка переключения передач 9.2. Автоматическая трансмиссия

10. Приводные валы 10.0 Приводные валы 10.1 Снятие и установка приводных валов 10.2 Замена резиновых защитных чехлов ШРУСов приводных валов 10.3 Капитальный ремонт приводных валов - общая информация 10.4 Замена промежуточного подшипника правого приводного вала

11. Единая гидравлическая система 11.0 Единая гидравлическая система 11.1 Общая информация и меры предосторожности 11.2 Сбрасывание/нагнетание гидравлического давления и заполнение системы 11.3 Насос высокого давления - общие сведения, снятие и установка 11.4 Регулятор гидравлического давления - общие сведения, снятие и установка 11.5 Резервуар гидравлической жидкости - общие сведения, снятие и установка 11.6 Ресиверы гидравлической жидкости - общие сведения, снятие и установка

12. Тормозная система 12.0 Тормозная система 12.1 Прокачка гидравлической системы 12.2 Замена шлангов и трубок гидравлического тракта тормозной системы 12.3 Замена колодок дисковых тормозных механизмов передних колес 12.4 Замена колодок дисковых тормозных механизмов задних колес 12.5 Проверка состояния, снятие и установка тормозных дисков 12.6 Снятие, капитальный ремонт и установка суппортов дисковых тормозных 12.7 Снятие, капитальный ремонт и установка суппортов дисковых тормозных 12.8 Снятие, капитальный ремонт и установка клапана управления 12.9 Снятие и установка педали ножного тормоза 12.10 Стояночный тормоз - общие сведения и регулировки 12.11 Снятие и установка рычага управления стояночного тормоза 12.12 Снятие и установка тросов привода стояночного тормоза 12.13 Снятие и установка датчика-выключателя стоп-сигналов 12.14 Система антиблокировки тормозов (ABS) - общая информация 12.15 Снятие и установка компонентов системы антиблокировки тормозов

13. Ходовая часть и рулевое управление 13.0 Ходовая часть и рулевое управление 13.1 Снятие и установка ступичной сборки передней подвески 13.2 Замена подшипников передних ступиц 13.3 Снятие, капитальный ремонт и установка нижнего рычага передней 13.4 Снятие и установка нижней шаровой опоры передней подвески 13.5 Снятие и установка компонентов стабилизатора поперечной устойчивости передней подвески 13.6 Снятие и установка сборок стоек/гидравлических блоков передней подвески 13.7 Снятие и установка корректора высоты дорожного просвета передней подвески 13.8 Снятие и установка подрамника передней подвески 13.9 Снятие и установка ступиц задних колес 13.10 Замена задних ступичных подшипников 13.11 Снятие и установка продольных рычагов задней подвески 13.12 Снятие и установка сборки заднего моста 13.13 Снятие и установка гидравлических блоков задней подвески 13.14 Снятие и установка корректора дорожного просвета задней подвески 13.15 Проверка установки и регулировка дорожного просвета 13.16 Снятие и установка рулевого колеса 13.17 Снятие, проверка состояния компонентов и установка рулевой колонки 13.18 Снятие и установка сборки выключателя зажигания/замка рулевой колонки 13.19 Рулевой механизм - общие сведения, снятие, капитальный ремонт и установка 13.20 Система гидроусиления руля - общие сведения 13.21 Снятие и установка наконечников рулевых тяг 13.22 Углы установки колес - общая информация, проверка и регулировка сходимости передних колес

14. Кузов и отделка салона 14.0 Кузов и отделка салона 14.1 Уход за компонентами кузова и днища автомобиля 14.2 Уход за обивкой и ковровыми покрытиями салона 14.3 Ремонт незначительных повреждений кузовных панелей 14.4 Ремонт серьезно поврежденных кузовных панелей 14.5 Снятие и установка переднего бампера 14.6 Снятие и установка заднего бампера 14.7 Снятие, установка и регулировка капота 14.8 Снятие и установка приводного троса отпускания замка капота 14.9 Снятие и установка замков капота 14.10 Снятие, установка и регулировка дверей 14.11 Снятие и установка панелей внутренней обивки дверей 14.12 Снятие и установка дверных ручек и компонентов замка 14.13 Снятие и установка регуляторов стеклоподъемников дверных окон 14.14 Снятие, установка и регулировка двери задка и ее телескопических упоров 14.15 Снятие и установка компонентов замка двери задка 14.16 Снятие и установка компонентов единого замка 14.17 Снятие и установка компонентов электропривода дверных стеклоподъемников 14.18 Снятие и установка дверных зеркал заднего вида и сопутствующих компонентов 14.19 Ветровое стекло, стекло двери задка и прочие фиксированные стекла - общая информация 14.20 Верхний люк - общая информация 14.21 Наружная кузовная отделка 14.22 Снятие и установка сидений 14.23 Снятие и установка ремней безопасности 14.24 Снятие и установка элементов внутренней отделки салона 14.25 Снятие и установка центральной консоли 14.26 Снятие и установка панели приборов

15. Бортовое электрооборудование 15.0 Бортовое электрооборудование 15.1 Поиск причин отказов электрооборудования 15.2 Предохранители и реле - общая информация 15.3 Снятие и установка выключателей 15.4 Замена ламп внешних осветительных и сигнальных приборов 15.5 Замена ламп внутренних осветительных приборов 15.6 Снятие и установка внешних осветительных и сигнальных приборов 15.7 Регулировка оптических осей головных фар 15.8 Снятие и установка приборного щитка 15.9 Снятие и установка компонентов приборного щитка 15.10 Снятие и установка часов 15.11 Снятие и установка прикуривателя 15.12 Сигнальная система “не забудьте выключить осветительные приборы” - общая информация 15.13 Снятие и установка рожка клаксона 15.14 Снятие и установка приводного троса спидометра/датчика скорости 15.15 Снятие и установка рычага стеклоочистителя 15.16 Снятие и установка электромотора и тяг привода очистителя ветрового 15.17 Снятие и установка электромотора привода заднего стеклоочистителя 15.18 Снятие и установка компонентов системы омывания стекол и линз головных блок-фар 15.19 Снятие и установка магнитолы 15.20 Снятие и установка громкоговорителей 15.21 Снятие и установка антенны радиоприемника 15.22 Противоугонная система - общая информация 15.23 Подушка безопасности - общая информация, меры предосторожности и деактивация системы 15.24 Снятие и установка компонентов подушки безопасности

16. Схемы электрооборудования 16.0 Схемы электрооборудования 16.1 Системы запуска и заряда (бензиновые модели с РКПП) 16.2 Системы запуска и заряда (бензиновые модели с АТ) 16.3 Системы запуска и заряда (дизельные модели с РКПП) 16.4 Системы запуска и заряда (дизельные модели с АТ) 16.5 Системы впрыска и зажигания - двигатель XU5/XU7, MAGNETI MARELLI 16.6 Системы впрыска и зажигания - двигатель XU7JP/Z, ВOSCH MP 5.1 16.7 Системы впрыска и зажигания - двигатель XU10J2C/Z, MAGNETI MARELLI 8P 16.8 Системы впрыска и зажигания - двигатель XU10J4, BОSCH MP 3.2 16.9 Система преднакала дизельного двигателя (модели без турбонаддува) 16.10 Система преднакала дизельного двигателя (модели с турбонаддувом) 16.11 Вентилятор системы охлаждения (двигатели XU5/XU7/XU10J2) 16.12 Вентилятор системы охлаждения дизельного двигателя (модели без турбонаддува) 16.13 Вентилятор системы охлаждения дизельного двигателя (модели с турбонаддувом) 16.14 Система охлаждения с климатической установкой и автоматической КПП, все модели 16.15 Противотуманные фары и фонари 16.16 Стоп-сигналы 16.17 Огни заднего хода (модели с РКПП) 16.18 Огни заднего хода (модели с АТ) 16.19 Указатели поворотов и аварийная сигнализация 16.20 Клаксон 16.21 Передние и задние габаритные огни 16.22 Ближний и дальний свет 16.23 Реостат управления интенсивностью подсветки 16.24 Штурманское освещение 16.25 Освещение салона 16.26 Система контроля за температурой и уровнем охлаждающей жидкости (бензиновые модели) 16.27 Система контроля за температурой и уровнем охлаждающей жидкости/попаданием воды в топливо (дизельные модели без турбонаддува) 16.28 Система контроля за температурой и уровнем охлаждающей жидкости/попаданием воды в топливо (дизельные модели с турбонаддувом) 16.29 Система контроля за уровнем жидкости омывания стекол 16.30 Система контроля за температурой, уровнем и давлением двигательного масла 16.31 Система контроля за уровнем топлива 16.32 Звуковой зуммер сигнализации “Не забудьте выключить осветительные 16.33 Указатель износа тормозных накладок/датчик-выключатель работающий 16.34 Гидроактивная подвеска колес 16.35 Очиститель/омыватель ветрового стекла 16.36 Очиститель/омыватель заднего стекла 16.37 Омыватели линз головных фар 16.38 Электропривод стеклоподъемников передних дверей 16.39 Электропривод стеклоподъемников задних дверей 16.40 Единый замок 16.41 Глухая блокировка дверей 16.42 Вентилятор отопителя 16.43 Обогрев заднего стекла и наружных зеркал заднего вида 16.44 Прикуриватель 16.45 Магнитола

17. Диагностика систем электронного управления 17.0 Диагностика систем электронного управления 17.1 Контрольные кузовные размеры 17.2 Особенности ПДД стран Европы

automend.ru

Citroen Xantia | Электрооборудование двигателя

Электрооборудование двигателя

Спецификации

Системы запуска и заряда

Общие параметры

Тип системы

12-В, с заземлением по отрицательному полюсу

Батарея

Тип

Fulmen, Delco или Steco

Выходное напряжение в зависимости от уровня заряда

В

Низкий уровень заряда

12.5

Нормальный уровень заряда

12.6

Хороший уровень заряда

12.7

Генератор

Тип

Valeo или Mitsubishi (Melco) (в зависимости от модели)

Максимальный ток, А

75 или 92

Регулируемое напряжение

В

Горячий двигатель

13.8 ÷ 14.5

Холодный двигатель

14.2 ÷ 14.8

Минимальная допустимая длина щеток, мм

10

Стартер

Фирма-изготовитель

Valeo или Bosch (в зависимости от модели)

Тип

Кроме моделей с двигателем RFY (16 клапанов)

Bosch 0001 107 019 или Valeo D6RА 66

Модели с двигателем RFY (16 клапанов)

Valeo D6RА 51

Система зажигания - бензиновые модели

Общие параметры

Тип системы

Статическая (без распределителя), под контролем ECU системы управления двигателем

Порядок зажигания

1-3-4-2

Установка угла опережения зажигания

Контролируется ECU (см. текст)

Сопротивление обмоток катушки зажигания (система Magneti-Marelli 8Р)

Ом

Первичные обмотки

0.8

Вторичные обмотки

   •   Катушка Bosch

14 000

   •   Катушка Sagem

7 100

   •   Катушка Valeo

8 600

Система преднакала - дизельные модели

Усилия затягивания резьбовых соединений, Нм

Свечи накаливания

22

automn.ru

Ремонт двигателя Citroen Xantia. Описание, схемы, фото

  1. Руководства по ремонту
  2. Руководство по ремонту Ситроен Ксантия 93-98 г.в.
  3. Ремонт двигателя

4.0 Ремонт двигателя Ремонт двигателя Спецификации Ремонтные процедуры, не требующие извлечения двигателя из автомобиля - бензиновый двигатель Общие параметры Обозначения Двигатель 1580 см3 XU5 Двигатель 1761 см3 XU7 Двигатель 1998 см3 XU10 Код двигателя * Двигатель 1580 см3 BFZ (XU5 JP/Z) Двигатель ...

4.1. Ремонтные процедуры, не требующие извлечения двигателя из автомобиля - бензиновые двигатели (Категория). Список материалов смотрите внутри...

4.2. Ремонтные процедуры, не требующие извлечения двигателя из автомобиля - дизельные двигатели (Категория). Список материалов смотрите внутри...

4.3. Снятие и капитальный ремонт двигателя (Категория). Список материалов смотрите внутри...

↓ Комментарии ↓



1. Введение 1.0 Введение 1.2 Приобретение запасных частей и идентификационные номера автомобиля 1.3 Технология выполнения ремонтных процедур 1.4 Инструменты и оборудование рабочего места 1.5 Порядок действий в экстремальных ситуациях 1.6 Поддомкрачивание и буксировка 1.7 Смена колес 1.8 Запуск двигателя от вспомогательного источника 1.9 Идентификация утечек 1.10 Подготовка автомобиля к техосмотру 1.11 Диагностика неисправностей узлов и систем автомобиля

2. Руководство по эксплуатации 2.0 Руководство по эксплуатации 2.1 Оборудование автомобиля, расположение приборов и органов управления 2.2 Приемы эксплуатации 2.3 Комфорт 2.4 Рекомендации по эксплуатации автомобиля

3. Текущее обслуживание 3.0 Текущее обслуживание 3.1. Еженедельные проверки 3.2. Текущее обслуживание автомобиля - бензиновые модели 3.3. Текущее обслуживание автомобиля - дизельные модели

4. Ремонт двигателя 4.0 Ремонт двигателя 4.1. Ремонтные процедуры, не требующие извлечения двигателя из автомобиля - бензиновые двигатели 4.2. Ремонтные процедуры, не требующие извлечения двигателя из автомобиля - дизельные двигатели 4.3. Снятие и капитальный ремонт двигателя

5. Системы охлаждения, отопления 5.0 Системы охлаждения, отопления 5.1 Отсоединение и замена шлангов системы охлаждения 5.2 Снятие, проверка состояния и установка радиатора 5.3 Снятие, проверка исправности функционирования и установка термостата 5.4 Проверка исправности функционирования, снятие и установка вентилятора(ов) системы охлаждения 5.5 Проверка исправности функционирования, снятие и установка электрических выключателей и датчиков системы охлаждения 5.6 Снятие и установка водяного насоса 5.7 Снятие и установка кожуха термостата/топливного фильтра (дизельные модели) 5.8 Система отопления/вентиляции салона - общая информация 5.9 Снятие и установка компонентов системы отопления/вентиляции салона 5.10 Система кондиционирования воздуха - общая информация и меры предосторожности 5.11 Снятие и установка компонентов системы кондиционирования воздуха

6. Системы питания и выпуска 6.0 Системы питания и выпуска 6.1. Система питания - бензиновые модели 6.2. Система питания - дизельные модели 6.3. Системы снижения токсичности и выпуска отработавших газов

7. Электрооборудование двигателя 7.0 Электрооборудование двигателя 7.1. Системы запуска и заряда 7.2. Система зажигания - бензиновые модели 7.3. Система преднакала - дизельные модели

8. Сцепление 8.0 Сцепление 8.1 Регулировка привода сцепления 8.2 Снятие и установка троса привода сцепления 8.3 Снятие и установка педали сцепления 8.4 Снятие, проверка состояния и установка сборки сцепления 8.5 Снятие, проверка состояния компонентов и установка механизма выключения

9. Трансмиссия 9.0 Трансмиссия 9.1. Ручная коробка переключения передач 9.2. Автоматическая трансмиссия

10. Приводные валы 10.0 Приводные валы 10.1 Снятие и установка приводных валов 10.2 Замена резиновых защитных чехлов ШРУСов приводных валов 10.3 Капитальный ремонт приводных валов - общая информация 10.4 Замена промежуточного подшипника правого приводного вала

11. Единая гидравлическая система 11.0 Единая гидравлическая система 11.1 Общая информация и меры предосторожности 11.2 Сбрасывание/нагнетание гидравлического давления и заполнение системы 11.3 Насос высокого давления - общие сведения, снятие и установка 11.4 Регулятор гидравлического давления - общие сведения, снятие и установка 11.5 Резервуар гидравлической жидкости - общие сведения, снятие и установка 11.6 Ресиверы гидравлической жидкости - общие сведения, снятие и установка

12. Тормозная система 12.0 Тормозная система 12.1 Прокачка гидравлической системы 12.2 Замена шлангов и трубок гидравлического тракта тормозной системы 12.3 Замена колодок дисковых тормозных механизмов передних колес 12.4 Замена колодок дисковых тормозных механизмов задних колес 12.5 Проверка состояния, снятие и установка тормозных дисков 12.6 Снятие, капитальный ремонт и установка суппортов дисковых тормозных 12.7 Снятие, капитальный ремонт и установка суппортов дисковых тормозных 12.8 Снятие, капитальный ремонт и установка клапана управления 12.9 Снятие и установка педали ножного тормоза 12.10 Стояночный тормоз - общие сведения и регулировки 12.11 Снятие и установка рычага управления стояночного тормоза 12.12 Снятие и установка тросов привода стояночного тормоза 12.13 Снятие и установка датчика-выключателя стоп-сигналов 12.14 Система антиблокировки тормозов (ABS) - общая информация 12.15 Снятие и установка компонентов системы антиблокировки тормозов

13. Ходовая часть и рулевое управление 13.0 Ходовая часть и рулевое управление 13.1 Снятие и установка ступичной сборки передней подвески 13.2 Замена подшипников передних ступиц 13.3 Снятие, капитальный ремонт и установка нижнего рычага передней 13.4 Снятие и установка нижней шаровой опоры передней подвески 13.5 Снятие и установка компонентов стабилизатора поперечной устойчивости передней подвески 13.6 Снятие и установка сборок стоек/гидравлических блоков передней подвески 13.7 Снятие и установка корректора высоты дорожного просвета передней подвески 13.8 Снятие и установка подрамника передней подвески 13.9 Снятие и установка ступиц задних колес 13.10 Замена задних ступичных подшипников 13.11 Снятие и установка продольных рычагов задней подвески 13.12 Снятие и установка сборки заднего моста 13.13 Снятие и установка гидравлических блоков задней подвески 13.14 Снятие и установка корректора дорожного просвета задней подвески 13.15 Проверка установки и регулировка дорожного просвета 13.16 Снятие и установка рулевого колеса 13.17 Снятие, проверка состояния компонентов и установка рулевой колонки 13.18 Снятие и установка сборки выключателя зажигания/замка рулевой колонки 13.19 Рулевой механизм - общие сведения, снятие, капитальный ремонт и установка 13.20 Система гидроусиления руля - общие сведения 13.21 Снятие и установка наконечников рулевых тяг 13.22 Углы установки колес - общая информация, проверка и регулировка сходимости передних колес

14. Кузов и отделка салона 14.0 Кузов и отделка салона 14.1 Уход за компонентами кузова и днища автомобиля 14.2 Уход за обивкой и ковровыми покрытиями салона 14.3 Ремонт незначительных повреждений кузовных панелей 14.4 Ремонт серьезно поврежденных кузовных панелей 14.5 Снятие и установка переднего бампера 14.6 Снятие и установка заднего бампера 14.7 Снятие, установка и регулировка капота 14.8 Снятие и установка приводного троса отпускания замка капота 14.9 Снятие и установка замков капота 14.10 Снятие, установка и регулировка дверей 14.11 Снятие и установка панелей внутренней обивки дверей 14.12 Снятие и установка дверных ручек и компонентов замка 14.13 Снятие и установка регуляторов стеклоподъемников дверных окон 14.14 Снятие, установка и регулировка двери задка и ее телескопических упоров 14.15 Снятие и установка компонентов замка двери задка 14.16 Снятие и установка компонентов единого замка 14.17 Снятие и установка компонентов электропривода дверных стеклоподъемников 14.18 Снятие и установка дверных зеркал заднего вида и сопутствующих компонентов 14.19 Ветровое стекло, стекло двери задка и прочие фиксированные стекла - общая информация 14.20 Верхний люк - общая информация 14.21 Наружная кузовная отделка 14.22 Снятие и установка сидений 14.23 Снятие и установка ремней безопасности 14.24 Снятие и установка элементов внутренней отделки салона 14.25 Снятие и установка центральной консоли 14.26 Снятие и установка панели приборов

15. Бортовое электрооборудование 15.0 Бортовое электрооборудование 15.1 Поиск причин отказов электрооборудования 15.2 Предохранители и реле - общая информация 15.3 Снятие и установка выключателей 15.4 Замена ламп внешних осветительных и сигнальных приборов 15.5 Замена ламп внутренних осветительных приборов 15.6 Снятие и установка внешних осветительных и сигнальных приборов 15.7 Регулировка оптических осей головных фар 15.8 Снятие и установка приборного щитка 15.9 Снятие и установка компонентов приборного щитка 15.10 Снятие и установка часов 15.11 Снятие и установка прикуривателя 15.12 Сигнальная система “не забудьте выключить осветительные приборы” - общая информация 15.13 Снятие и установка рожка клаксона 15.14 Снятие и установка приводного троса спидометра/датчика скорости 15.15 Снятие и установка рычага стеклоочистителя 15.16 Снятие и установка электромотора и тяг привода очистителя ветрового 15.17 Снятие и установка электромотора привода заднего стеклоочистителя 15.18 Снятие и установка компонентов системы омывания стекол и линз головных блок-фар 15.19 Снятие и установка магнитолы 15.20 Снятие и установка громкоговорителей 15.21 Снятие и установка антенны радиоприемника 15.22 Противоугонная система - общая информация 15.23 Подушка безопасности - общая информация, меры предосторожности и деактивация системы 15.24 Снятие и установка компонентов подушки безопасности

16. Схемы электрооборудования 16.0 Схемы электрооборудования 16.1 Системы запуска и заряда (бензиновые модели с РКПП) 16.2 Системы запуска и заряда (бензиновые модели с АТ) 16.3 Системы запуска и заряда (дизельные модели с РКПП) 16.4 Системы запуска и заряда (дизельные модели с АТ) 16.5 Системы впрыска и зажигания - двигатель XU5/XU7, MAGNETI MARELLI 16.6 Системы впрыска и зажигания - двигатель XU7JP/Z, ВOSCH MP 5.1 16.7 Системы впрыска и зажигания - двигатель XU10J2C/Z, MAGNETI MARELLI 8P 16.8 Системы впрыска и зажигания - двигатель XU10J4, BОSCH MP 3.2 16.9 Система преднакала дизельного двигателя (модели без турбонаддува) 16.10 Система преднакала дизельного двигателя (модели с турбонаддувом) 16.11 Вентилятор системы охлаждения (двигатели XU5/XU7/XU10J2) 16.12 Вентилятор системы охлаждения дизельного двигателя (модели без турбонаддува) 16.13 Вентилятор системы охлаждения дизельного двигателя (модели с турбонаддувом) 16.14 Система охлаждения с климатической установкой и автоматической КПП, все модели 16.15 Противотуманные фары и фонари 16.16 Стоп-сигналы 16.17 Огни заднего хода (модели с РКПП) 16.18 Огни заднего хода (модели с АТ) 16.19 Указатели поворотов и аварийная сигнализация 16.20 Клаксон 16.21 Передние и задние габаритные огни 16.22 Ближний и дальний свет 16.23 Реостат управления интенсивностью подсветки 16.24 Штурманское освещение 16.25 Освещение салона 16.26 Система контроля за температурой и уровнем охлаждающей жидкости (бензиновые модели) 16.27 Система контроля за температурой и уровнем охлаждающей жидкости/попаданием воды в топливо (дизельные модели без турбонаддува) 16.28 Система контроля за температурой и уровнем охлаждающей жидкости/попаданием воды в топливо (дизельные модели с турбонаддувом) 16.29 Система контроля за уровнем жидкости омывания стекол 16.30 Система контроля за температурой, уровнем и давлением двигательного масла 16.31 Система контроля за уровнем топлива 16.32 Звуковой зуммер сигнализации “Не забудьте выключить осветительные 16.33 Указатель износа тормозных накладок/датчик-выключатель работающий 16.34 Гидроактивная подвеска колес 16.35 Очиститель/омыватель ветрового стекла 16.36 Очиститель/омыватель заднего стекла 16.37 Омыватели линз головных фар 16.38 Электропривод стеклоподъемников передних дверей 16.39 Электропривод стеклоподъемников задних дверей 16.40 Единый замок 16.41 Глухая блокировка дверей 16.42 Вентилятор отопителя 16.43 Обогрев заднего стекла и наружных зеркал заднего вида 16.44 Прикуриватель 16.45 Магнитола

17. Диагностика систем электронного управления 17.0 Диагностика систем электронного управления 17.1 Контрольные кузовные размеры 17.2 Особенности ПДД стран Европы

automend.ru

Руководство по ремонту Citroen Xantia (Ситроен Ксантия) 93-98 г.в. 4. Ремонт двигателя

4.0 Ремонт двигателя

Ремонт двигателя Спецификации Ремонтные процедуры, не требующие извлечения двигателя из автомобиля - бензиновый двигатель Общие параметры Обозначения Двигатель 1580 см 3 XU5 Двигатель 1761 см 3 XU7 Двигатель 1998 см 3 XU10 Код двигателя * Двигатель 1580 см 3 BFZ (XU5 JP/Z) Двигатель 1761 см 3 LFZ (XU7 JP/Z или XU7 JP/L3) или L6A (XU7 JP/K) Двигатель 1998 см 3 RFX (XU10 J2C/Z или XU10 J2C/L3), R6D (XU10 J2C/K) или RFY (XU J4D/Z ...

4.1. Ремонтные процедуры, не требующие извлечения двигателя из автомобиля - бензиновые двигатели

4.1.1 Ремонтные процедуры, не требующие извлечения двигателя из автомобиля - бензиновые двигатели4.1.2 Фиксация коленчатого/распределительного валов с целью предотвращения4.1.3 Снятие и установка крышки головки цилиндров4.1.4 Снятие и установка шкива коленчатого вала4.1.5 Снятие и установка крышек газораспределительного ремня4.1.6 Ремень привода ГРМ - общая информация, снятие и установка4.1.7 Снятие, проверка состояния и установка натяжителя и зубчатых колес газораспределительного ре...

4.2. Ремонтные процедуры, не требующие извлечения двигателя из автомобиля - дизельные двигатели

4.2.1 Ремонтные процедуры, не требующие извлечения двигателя из автомобиля - дизельные двигатели4.2.2 Фиксация коленчатого/распределительного валов и ТНВД с целью предотвращения4.2.3 Снятие и установка крышки головки цилиндров4.2.4 Снятие и установка шкива коленчатого вала4.2.5 Снятие и установка крышек газораспределительного ремня4.2.6 Ремень привода ГРМ - общая информация, снятие, проверка состояния и установка4.2.7 Снятие и установка зубчатых колес ремня привода ГРМ4.2.8 Сняти...

4.3. Снятие и капитальный ремонт двигателя

4.3.1 Снятие и капитальный ремонт двигателя4.3.2 Снятие силового агрегата - методы и меры предосторожности4.3.3 Снятие, расчленение и установка силового агрегата - модели с РКПП4.3.4 Снятие, расчленение и установка силового агрегата - модели с AT4.3.5 Порядок разборки двигателя при подготовке его к проведению капитального4.3.6 Демонтаж головки цилиндров4.3.7 Чистка и проверка состояния головки цилиндров и компонентов клапанного механизма4.3.8 Сборка головки цилиндров4.3.9 Сня...

automanualsrepair.ru

Технические характеристики Citroen (Ситроен) Xantia 2.0i 5 дв. хэтчбек 4АКПП 1993-1998 г.

Начало производства: апрель 1993
Окончание производства: январь 1998
Кузов: 5 дв. хэтчбек
Тип двигателя: L4
Марка топлива: бензин
Объем двигателя, куб. см.: 1998
Объем двигателя, л.: 2.0
Клапанов на цилиндр: 2
Мощность, л.с.: 122
Достигается при об. в мин.: 5750
Крутящий момент, Нм/об. в мин.: 176 / 2750
Максимальная скорость, км/ч: 195
Время разгона до 100 км/ч, сек.: 11.9
Расход топлива (смешанный цикл), л. на 100 км.: 9.8
Расход топлива (в городе), л. на 100 км.: 14.3
Расход топлива (за городом), л. на 100 км.: 7.2
Компоновка двигателя:
Система питания: инжектор
Система газораспределения: ohc
Диaметр цилиндра, мм: 86
Ход поршня, мм: 86
Выхлоп CO2, г/км:
Коэффициент сжатия: 9.5
Тип привода: передний
Коробка передач: АКПП
Количество ступеней: 4
Передняя подвеска:
Задняя подвеска:
Передние тормоза:
Задние тормоза:
Длина, мм: 4440
Ширина, мм: 1760
Высота, мм: 1380
Колесная база, мм: 2740
Колея колес спереди, мм:
Колея колес сзади, мм:
Количество мест:
Размер шин: 185/65VR14
Снаряженная масса, кг: 1310
Допустимая масса, кг: 1200
Объем багажника, л:
Объем топливного бака, л: 70
Диаметр разворота, м: 11
Гарантия от коррозии, лет: 6

driveboom.ru

Citroen Xantia | Дизельные двигатели

3.2.1 Дизельные двигатели

Этот подраздел описывает ремонтные операции, которые могут быть выполнены на двигателе, установленном в автомобиле. Если производится ремонт уже снятого двигателя, операции демонтирования могут игнорироваться. Описание двигателей Двигатели типа XUD являются двигателями с турбокомпрессором, с четырьмя цилиндрами, с верхним расположением распредвала, установленным поперечн...

3.2.2 Проверка давления сжатия

Величина давления сжатия показывает, в большинстве случаев, насколько изношена цилиндро-поршневая группа двигателя. Для измерения давления сжатия необходим компрессометр для дизельных двигателей с максимальными показаниями не менее 30 бар. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Полностью зарядите аккумулятор. Отрегулируйте зазоры клапанов. Двигатель прогрейте ...

3.2.3 Установка механизма газораспределения

Инструмент для блокировки механизма газораспределения На всех моделях имеются установочные отверстия в шкиве распредвала, шкиве топливного насоса и маховике. Установочные отверстия используются, чтобы установить коленвал, распредвал и топливный насос в положение, исключающее соударение поршней и клапанов при установке головки блока цилиндров или зубчатого...

3.2.4 Крышка головки блока цилиндров

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ Модели двигателей 1.9 литров 1. Отсоедините шланг вентиляции с передней части головки и снимите патрубок воздушного фильтра. 2. Отвинтите болт крепления кронштейна шланга подачи топлива с правой стороны головки. 3. Снимите вакуумный шланг диафрагмы управления, отвинтите два болта и переместите диафрагм...

3.2.5 Шкив коленчатого вала

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите вспомогательный приводной ремень. 2. Для фиксации коленвала двигателя от проворачивания помощник должен включить четвертую передачу и нажать до упора ножной тормоз или снимите стартер и зафиксируйте зубчатый венец маховика (инструмент для фиксации зубчатого маховика указан стрелкой). В это время ослабьте ...

3.2.6 Кожух зубчатого ремня

Снятие ДВИГАТЕЛИ 1.9 ЛИТРА ПОРЯДОК ВЫПОЛНЕНИЯ Верхний передний кожух 1. Отвинтите винт крепления и снимите кожух с двигателя. Верхний задний кожух 2. Снимите передний кожух, отвинтите болты крепления и снимите задний кожух. Нижний кожух 3. Снимите шкив коленчатого вала. 4. Снимите оба верхних кожуха. ...

3.2.7 Зубчатый ремень

Снятие зубчатого ремня привода (двигатели 1.9 литра) 8. Квадратные отверстия 10 мм 9, 10, 11. Установочные болты механизма газораспределения 12. Гайка крепления точки поворота механизма натяжения 13. Болт фиксации механизма натяжения Зубчатый ремень приводит в действие распредвал, топливный насос и водяной насос от шкива коленвала. В слу...

3.2.10 Направляющий ролик зубчатого ремня

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ Двигатели 1.9 литра 1. Снимите вспомогательный приводной ремень. 2. Совместите установочные отверстия в шкивах распредвала, топливного насоса и маховике и зафиксируйте их болтами и стержнями. 3. Ослабьте гайку точки поворота механизма натяжения зубчатого ремня и регулировочный болт, затем поверните подвес...

3.2.11 Распредвал и толкатели

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ Двигатели 1.9 литра 1. Снимите крышку головки блока цилиндров. 2. Снимите шкив с распределительного вала. 3. Снимите вакуумный насос тормозной системы. 4. Крышки подшипников распредвала пронумерованы со стороны маховика &nbsp(стрелка). Если крышки не пронумерованы, промаркируйте их со сторо...

3.2.12 Проверка и регулировка зазоров клапанов

Вычисление толщины регулировочной прокладки клапана А. Впускной клапан Е. Выпускной клапан 1. Измеренный зазор 2. Разница между 1 и 3 3. Нормальный зазор 4. Толщина установленной регулировочной прокладки 5. Вычисленная толщина новой регулировочной прокладки Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверку ...

3.2.17 Технические сведения

Общие данные Обозначение:   – 1.9 литра (двигатель 1905 см3) XUD9   – 2.1 литра (двигатель 2088 см3) XUD11 Коды двигателей*:   – двигатель 1.9 литра DHX (XUD9BTF/Y/L3)   – двигатель 2.1 литра P8C (XUD11BTE/Y/L/L3) Диаметр цилиндра:   – двиг...

automn.ru
