Много в раз вскользь слышал о роторных двигателях и тут мне стало интересно что они из себя представляют, как работают?Ну собственно пошарил по Инету и кое что надыбал, может кому будет интересно.

Ну собственно вот.В роторном двигателе отсутствует преобразуемое возвратно-поступательное движение. Давление образуется в камерах, создаваемых различными частями корпуса и выпуклыми поверхностями треугольного ротора. Сгорание приводит непосредственно к вращению ротора, что снижает вибрации и увеличивает возможную скорость вращения. Обеспечиваемое таким образом повышение эффективности также позволяет роторному двигателю иметь гораздо меньшие размеры по сравнению с традиционным поршневым двигателем эквивалентной мощности.Главный компонент роторного двигателя — треугольный ротор, который вращается внутри овального корпуса (статора) таким образом, что три вершины ротора находятся в постоянном контакте с внутренней стенкой корпуса, образуя три замкнутых объема с газом, или камеры сгорания. Фактически каждая из трех боковых поверхностей ротора действует как поршень. При вращении ротора внутри корпуса объем трёх создаваемых им рабочих камер постоянно изменяется, действуя как насос.

Внутри ротора находится небольшая шестерня с внешними зубьями, прикрепленная к корпусу. Шестерня большего диаметра с внутренними зубьями сопряжена с этой неподвижной шестерней — таким образом задается траектория вращения ротора внутри корпуса.Поскольку ротор соединен с выходным валом эксцентрично, он вращает вал подобно тому, как ручка вращает коленвал, при этом выходной вал совершает три оборота за каждый оборот ротора.

Преимущества роторного двигателя

Меньшая массаИз-за отсутствия необходимости в поршнях, шатунах и коленвале основной блок роторного двигателя имеет меньшие размеры и массу при лучших динамических характеристиках и управляемости.

Меньшие размерыРоторный двигатель существенно меньше традиционного двигателя такой же мощности. Новый двигатель RENESIS примерно равен по размерам небольшому обычному четырехцилиндровому рядному двигателю. Небольшие размеры роторного двигателя выгодны не только тем, что уменьшают массу — они также улучшают управляемость, облегчают оптимальное расположение трансмиссии и позволяют сделать автомобиль более просторным для водителя и пассажиров.

Меньший уровень вибрацииВсе части роторного двигателя непрерывно вращаются в одном направлении, а не изменяют направление своего движения так, как поршни обычного двигателя. Роторные двигатели внутренне сбалансированы, что снижает уровень вибрации.

Более высокая мощностьРоторный двигатель выдает мощность более равномерно и плавно. С каждым полным оборотом ротора выходной вал оборачивается трижды. Каждое отдельное сгорание происходит в течение 90-градусной фазы вращения ротора, т.е. в течение 270-градусной фазы вращения выходного вала. Это значит, что одно роторный двигатель выдает мощность в течение трех четвертей каждого оборота выходного вала. Учтите, что одноцилиндровый поршневой двигатель выдает мощность только в течение одной четверти каждого оборота выходного вала.

Более высокая надежностьРоторный двигатель имеет меньшее количество движущихся частей по сравнению с аналогичным четырехтактным поршневым двигателем. Двухроторный двигатель имеет три основные движущиеся части: два ротора и выходной вал. Даже самый простой четырехцилиндровый поршневой двигатель имеет как минимум 40 движущихся частей, включая поршни, шатуны, распредвал, клапаны, пружины клапанов, качалки, ремень ГРМ, распределительные шестерни и коленвал.

Вот собственно так он выглядит

А это двигатель RENESIS который устанавливается на автомобили Mazda RX-8

Французский ротационный (не роторный) двигатель Gnome N-9, 1909 год (Жуткая тарахтелка)

Вот еще несколько анимашек на тему принцип работы роторного движка.www.atlantm.ru/data/pictures/rotor.gifbritton.disted.camosun.bc.ca/wankel.gif

Спасибо за внимание=)

www.drive2.ru

Роторный двигатель. — DRIVE2

Много в раз вскользь слышал о роторных двигателях и тут мне стало интересно что они из себя представляют, как работают?Ну собственно пошарил по Инету и кое что надыбал, может кому будет интересно.

Ну собственно вот.В роторном двигателе отсутствует преобразуемое возвратно-поступательное движение. Давление образуется в камерах, создаваемых различными частями корпуса и выпуклыми поверхностями треугольного ротора. Сгорание приводит непосредственно к вращению ротора, что снижает вибрации и увеличивает возможную скорость вращения. Обеспечиваемое таким образом повышение эффективности также позволяет роторному двигателю иметь гораздо меньшие размеры по сравнению с традиционным поршневым двигателем эквивалентной мощности.Главный компонент роторного двигателя — треугольный ротор, который вращается внутри овального корпуса (статора) таким образом, что три вершины ротора находятся в постоянном контакте с внутренней стенкой корпуса, образуя три замкнутых объема с газом, или камеры сгорания. Фактически каждая из трех боковых поверхностей ротора действует как поршень. При вращении ротора внутри корпуса объем трёх создаваемых им рабочих камер постоянно изменяется, действуя как насос.

Внутри ротора находится небольшая шестерня с внешними зубьями, прикрепленная к корпусу. Шестерня большего диаметра с внутренними зубьями сопряжена с этой неподвижной шестерней — таким образом задается траектория вращения ротора внутри корпуса.Поскольку ротор соединен с выходным валом эксцентрично, он вращает вал подобно тому, как ручка вращает коленвал, при этом выходной вал совершает три оборота за каждый оборот ротора.

Преимущества роторного двигателя

Меньшая массаИз-за отсутствия необходимости в поршнях, шатунах и коленвале основной блок роторного двигателя имеет меньшие размеры и массу при лучших динамических характеристиках и управляемости.

Меньшие размерыРоторный двигатель существенно меньше традиционного двигателя такой же мощности. Новый двигатель RENESIS примерно равен по размерам небольшому обычному четырехцилиндровому рядному двигателю. Небольшие размеры роторного двигателя выгодны не только тем, что уменьшают массу — они также улучшают управляемость, облегчают оптимальное расположение трансмиссии и позволяют сделать автомобиль более просторным для водителя и пассажиров.

Меньший уровень вибрацииВсе части роторного двигателя непрерывно вращаются в одном направлении, а не изменяют направление своего движения так, как поршни обычного двигателя. Роторные двигатели внутренне сбалансированы, что снижает уровень вибрации.

Более высокая мощностьРоторный двигатель выдает мощность более равномерно и плавно. С каждым полным оборотом ротора выходной вал оборачивается трижды. Каждое отдельное сгорание происходит в течение 90-градусной фазы вращения ротора, т.е. в течение 270-градусной фазы вращения выходного вала. Это значит, что одно роторный двигатель выдает мощность в течение трех четвертей каждого оборота выходного вала. Учтите, что одноцилиндровый поршневой двигатель выдает мощность только в течение одной четверти каждого оборота выходного вала.

Более высокая надежностьРоторный двигатель имеет меньшее количество движущихся частей по сравнению с аналогичным четырехтактным поршневым двигателем. Двухроторный двигатель имеет три основные движущиеся части: два ротора и выходной вал. Даже самый простой четырехцилиндровый поршневой двигатель имеет как минимум 40 движущихся частей, включая поршни, шатуны, распредвал, клапаны, пружины клапанов, качалки, ремень ГРМ, распределительные шестерни и коленвал.

Вот собственно так он выглядит

А это двигатель RENESIS который устанавливается на автомобили Mazda RX-8

Французский ротационный (не роторный) двигатель Gnome N-9, 1909 год (Жуткая тарахтелка)

Вот еще несколько анимашек на тему принцип работы роторного движка.www.atlantm.ru/data/pictures/rotor.gifbritton.disted.camosun.bc.ca/wankel.gif

Спасибо за внимание=)

www.drive2.com

Mazda RX Vision с роторным двигателем? Неожиданно!

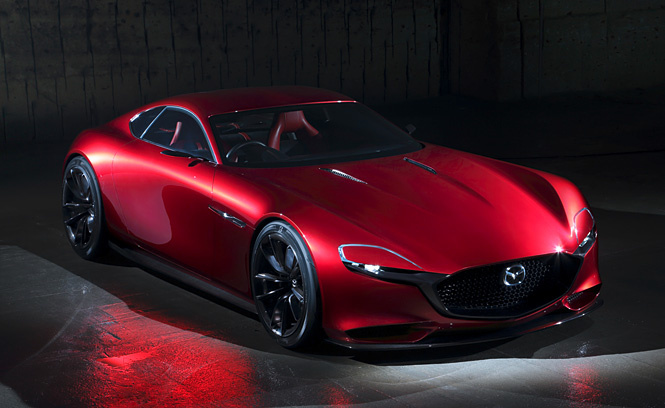

Mazda RX Vision

Ты уже в курсе, что электрокроссовер Tesla Model X порвал на гоночном треке и McLaren, и Ferrari? Экологически выдержанный семейный cемиместный вэн оказался заметно быстрее и эффективнее самых не­истовых суперкаров. Выходит, на традиционнных бензиновых моторах можно ставить X?

Однако не все так однозначно, и мир еще увидит, возможно, даже не одно поколение массовых автомобилей с привычным двигателем — поршневым или... роторным. Токийскую премьеру концепта Mazda RX Vision с роторным двигателем стоит рассматривать как попытку красиво напомнить о преимуществах этих агрегатов: компактности, легкости и высокой удельной мощности. Роторные «Мазды» — модели поколенческие, как фотографии на паспорт. Оттого они даже не эволюционируют, а сразу революционируют, и в среднем раз в 15 лет производителю удается прыгнуть выше головы. Концепт RX Vision — это как раз прыжок в 2017 год, как анонс выпуска машины следующего поколения.

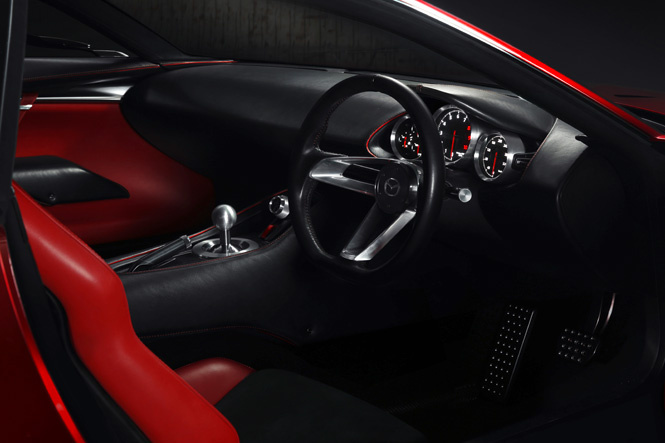

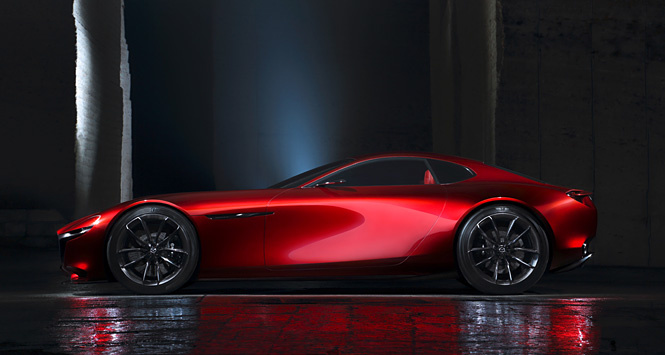

Mazda RX Vision Mazda RX Vision

Новый «ротор», получивший фирменное обозначение SkyActiv-R, при объеме всего 1,6 л и одной турбине развивает 400 л. с. Габариты двигателя позволяют упаковать его за передней осью так низко к полу, что центр тяжести не поднимется и выше плинтуса. Для сравнения: поршневой двигатель той же мощности на BMW займет почти все пространство под капотом. А если иметь в виду классическую компоновку RX с идеальной развесовкой по осям, то перед нами эталон спортивного поведения. Углекерамические тормоза Brembo удержат крутой азарт под контролем. А силуэт? Можно сколь угодно напирать на божественное совершенство линий Pininfarina, отстаивать выверенность английских и немецких обводов, но сегодня нужно отдать пальму первенства команде молодых японских дизайнеров и их шеф-стилисту Икуэ Маэде, которые сотворили, словно выдули из раскаленного стекла, абсолютный и при этом оригинальный шедевр. Кстати, одно из значений названия фирменной дизайн-идеологии «кодо» — это гармония дыхания в каллиграфии. Вряд ли европейцы смогут вот так просто объяснить замысел своих спортивных моделей. И, в общем, никто не помешает маздовцам при случае и спросе упаковать это феерическое купе вместо «ротора» литий-ионными батареями и электромоторами.

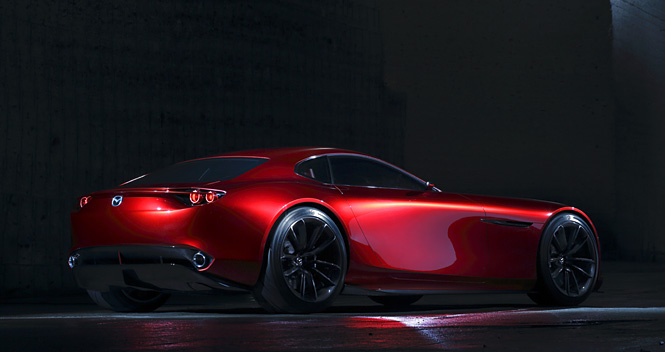

Mazda RX Vision
