Подключение электродвигателя по схеме звезда и треугольник. Схемы звезда и треугольник. Схема двигатель звезда


Электрические схемы

Режим работы звезда-треугольник, нереверсивный (1 фидер).

Способ переключения со звезды на треугольник используется в двигателях, которые рассчитаны на работу при соединении обмоток треугольником. Этот способ осуществляется в три этапа. В начале, двигатель запускают при соединении обмоток звездой, на этом этапе двигатель разгоняется. Затем переключают на рабочую схему соединения треугольник, причем при переключении нужно учитывать пару нюансов. Во-первых, нужно правильно рассчитать время переключения, потому что если слишком рано замкнуть контакты, то не успеет погаснуть электрическая дуга, а также может возникнуть короткое замыкание. Если переключение будет слишком долгим, то это может привести к потери скорости двигателя, а в следствии к увеличению броска тока. На третьем этапе, когда обмотка статора уже соединена треугольником, двигатель переходит в установившийся режим работы.

Спецификация оборудования фирмы (Германия)

№ Наименование Код Кол-во
1 Автоматич.выключ. MS116-16.0 16 кА с регулир. тепловой защитой 1SAM250000R1011 1
2 Боковые доп.контакты 1НО+1НЗ HK1-11 для автоматов типа MS116 1SAM201902R1001 1
3 Контактор AF16-30-10-13 с универсальной катушкой управления 100-250BAC/DC 1SBL177001R1310 2
4 Контактор AF12-30-10-13 с универсальной катушкой управления 100-250BAC/DC 1SBL157001R1310 1
5 Блокировка электромеханическая VEM4 для контакторов AF09…AF38 1SBN030111R1000 1
6 Контактный блок CA5-01 1Н3 фронтальный для A9..A110 1SBN010010R1001 4
7 Контактный блок CA5-10 1НО фронтальный для A9..A110 1SBN010010R1010 5
8 Реле времени CT-SDS.22S (переключение звезда-треугольник) 24-240B AC, 24- 48B DC, 2ПК 1SVR730210R3300 1
9 Переключатель ONU1PBR 3-х поз.(1-0-2) (одноуровневый) 1SCA113978R1001 1
10 Кнопка двойная MPD4-11G (зеленая/красная) зеленая линза с текстом (START/STOP) 1SFA611133R1102 1
11 Патрон MLB-1 230В д/лампы до 230В AC 1SFA611620R1001 1
12 Монтажная колодка MCBH-00 (на 3 элемента) 1SFA611605R1100 1
13 Контакт MСВ-10 ф/монтажа 1НО 1SFA611610R1001 1
14 Контактный блок MCB-01 фронтального монтажа 1НЗ 1SFA611610R1010 1
15 Клемма M4/6 винт 4мм.кв. серая 1SNA115116R0700 9
16 Клемма M4/6.N винт 4мм.кв., синяя 1SNA125116R0100 1
17 Клемма M4/6.P винт 4мм.кв. Земля 1SNA165113R1600 3
18 Клемма MA2,5/5 винт 2,5мм.кв. оранжевая 1SNA105075R2000 17
19 Клемма MA2,5/5.N винт 2,5мм.кв. синяя 1SNA125486R0500 2
20 Изолятор FEM6 Торц. для MA2,5-M10 серый 1SNA118368R1600 1
21 Фиксатор BAM3 Торц. для рейки DIN3, универсальный 1SNK900001R0000 2
22 SR2 Корпус шк.с монт.плат.500х400х200мм SRN5420K 1
23 Автомат.выкл-ль 1-полюсной S201 C6 2CDS251001R0064 1
24 Провод, маркировка, расходные материалы



Описание и свойства пуска звезда-треугольник асинхронного электродвигателя

Способ переключения со звезды на треугольник используется в двигателях, которые рассчитаны на работу при соединении обмоток треугольником. Этот способ осуществляется в три этапа. В начале, двигатель запускают при соединении обмоток звездой, на этом этапе двигатель разгоняется. Затем переключают на рабочую схему соединения треугольник, причем при переключении нужно учитывать пару нюансов. Во-первых, нужно правильно рассчитать время переключения, потому что если слишком рано замкнуть контакты, то не успеет погаснуть электрическая дуга, а также может возникнуть короткое замыкание. Если переключение будет слишком долгим, то это может привести к потери скорости двигателя, а в следствии к увеличению броска тока. На третьем этапе, когда обмотка статора уже соединена треугольником, двигатель переходит в установившийся режим работы.

При запуске:

  • бросок пускового тока снижен до одной трети от его величины при обычном пуске
  • крутящий момент электродвигателя снижен до одной трети или даже меньше от его величины при обычном пуске. При пуске переключением со «звезды» на «треугольник» в общем случае наблюдаются переходные токи.

В начальный момент процесса запуска (соединение типа «звезда»)до момента переключения на «треугольник» крутящий момент сопротивления рабочей машины, независимо от скорости вращения, должен оставаться меньшим, чем крутящий момент электродвигателя, собранного в «звезду».

Подобный режим идеально подходит для двигателей, пускающихся в отсутствии нагрузки:

  • механические станки,
  • центробежные компрессоры,
  • деревообрабатывающие станки.

Чтобы предотвратить большой бросок тока в момент переключения со «звезды» на «треугольник», электродвигатель должен развить частоту вращения 80-85% от номинальной.

Номинальное рабочее напряжение обмоток электродвигателя при соединении их в «треугольник» должно быть равным напряжению силовой цепи.

Пример:

Электродвигатель для сети 400 В, пускаемый переключением со «звезды» на «треугольник», должен быть рассчитан на напряжение 400 В при соединении его обмоток в «треугольник». Обычно это обозначается как «электродвигатель на 400/690 В». Обмотки электродвигателя должны иметь 6 отдельных выводов.

Порядок работы

1й этап – подключение «звезды»

Нажмите кнопку «Пуск» цепи управления для замыкания контактора «звезды» KM2. После чего замыкается линейный контактор KM1, и электродвигатель запускается. При этом начинается отсчёт заданного времени пуска (обычно от 6 до 10 с).

2й этап – переключение со «звезды» на «треугольник»

По истечении заданного времени размыкается контактор звезды KM2.

3й этап – подключение «треугольника»

Между моментами размыкания контактора «звезды» и замыкания контактора «треугольника», при помощи реле времени CT-SDS, задаётся время переключения (задержки) в 50 мс. Этим достигается отсутствие перекрытия цепей «звезды» и «треугольника».

Примечание. При использовании в качестве контакторов «треугольника» и «звезды» контакторов AF или контакторов A в качестве контактора «звезды», а AF контактора «треугольника», нет необходимости применять реле времени, задающего время переключения (задержки), т.е. TE5S или аналогичное. Достаточно реле времени, задающего длительность подключения «звезды» при пуске. Необходимая электрическая блокировка между контакторами «звезды» и «треугольника» осуществляется при помощи устройства VE 5 или вспомогательными контактами. Однако в этом случае, при переключении контактора в разомкнутое состояние, перерыв в подаче напряжения может достигать 95 мс: необходимо проверить допустимость подобного режима, т.е. уменьшения скорости вращения электродвигателя при пуске, для практических условий.

Предупреждения:

  1. Переключение со звезды в треугольник допустимо лишь для двигателей с легким режимом пуска, так как при соединении в звезду пусковой момент примерно вдвое меньше момента, который был бы при прямом пуске. Значит, этот способ снижения пускового тока не всегда пригоден, и если нужно снизить пусковой ток и одновременно добиться большого пускового момента, то берут электродвигатель с фазным ротором, а в цепь ротора вводят пусковой реостат.
  2. Переключать со звезды в треугольник можно только те электродвигатели, которые предназначены для работы при соединении в треугольник, т. е. имеющие обмотки, рассчитанные на линейное напряжение сети.

www.electromontag-pro.ru

Как подключить электродвигатель звездой и треугольником при помощи схемы. Схема звезда треугольник электродвигателя

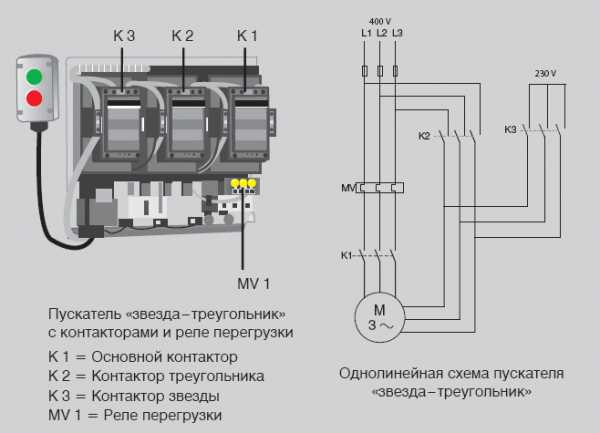

Пуск электродвигателя способом звезда, треугольник

Пуск короткозамкнутого электродвигателя с переключением со звезды в треугольник применяют для снижения пускового тока. Пусковой ток при запуске может превышать рабочий ток электродвигателя в 5-7 раз. У двигателей большой мощности пусковой ток бывает настолько велик, что может вызвать перегорание различных предохранителей, отключение автоматического выключателя и привести к значительному снижению напряжения. Уменьшение напряжения снижает накал ламп, уменьшает вращающий момент электродвигателей, может вызвать отключение контакторов и магнитных пускателей. Поэтому многие стремятся уменьшить пусковой ток. Это достигается несколькими способами, но все они в итоге сводятся к понижению напряжения в цепи статора электродвигателя на период пуска . Для этого в цепь статора на период пуска вводят реостат, дроссель, автотрансформатор, либо переключают обмотку со звезды в треугольник.

Действительно, перед пуском и в первый период пуска обмотки соединены в звезду, поэтому к каждой из них подводится напряжение, в 1,73 раза меньшее номинального, и, следовательно, ток будет значительно меньше, чем при включении обмоток на полное напряжение сети. В процессе пуска электродвигатель увеличивает частоту вращения и ток снижается. После этого обмотки переключают в треугольник.

Схема управления

Подключение оперативного напряжения, через контакт реле времени К1 и контакт К2, в цепи катушки контактора К3. Включение контактора К3, размыкает контакт К3 в цепи катушки контактора К2 (блокировка ошибочного включения), замыкается контакт К3, в цепи катушки контактора К1 совмещенного с пневматическим реле времени.

Включение контактора К1, замыкает контакт К1 в цепи катушки контактора К1 (самоподпитка), одновременно включается пневматическое реле времени, которое размыкает через определенное время свой контакт К1 в цепи катушки контактора К3, а также замыкает свой контакт К1 в цепи катушки контактора К2. Отключение контактора К3, замыкается контакт К3 в цепи катушки контактора К2. Включение контактора К2, размыкает контакт К2 в цепи катушки контактора К3 (блокировка ошибочного включения).

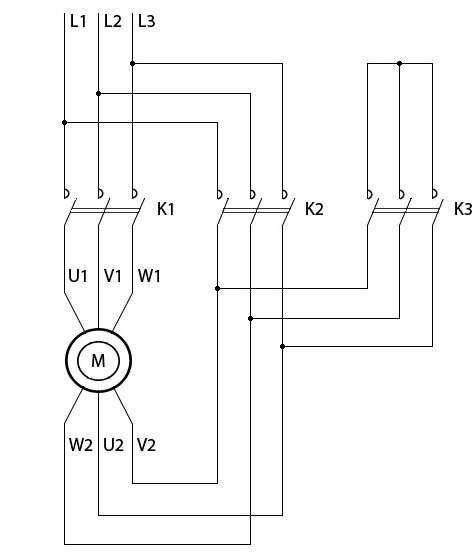

Схема питания

На начала обмоток U1, V1 и W1 через силовые контакты магнитного пускателя К1 подаётся трехфазное напряжение. При срабатывании магнитного пускателя К3 с помощью его контактов К3, происходит замыкание, соединяя концы обмоток U2, V2 и W2 между собой обмотки двигателя соединены звездой.

Через некоторое время срабатывает реле времени, совмещённое с пускателем К1, отключая пускатель К3 и одновременно включая К2, замыкаются силовые контакты К2 и происходит подача напряжение на концы обмоток электродвигателя U2, V2 и W2. Таким образом электродвигатель включается по схеме треугольник.

Предупреждения

  1. Переключение со звезды в треугольник допустимо лишь для двигателей с легким режимом пуска, так как при соединении в звезду пусковой момент примерно вдвое меньше момента, который был бы при прямом пуске. Значит, этот способ снижения пускового тока не всегда пригоден, и если нужно снизить пусковой ток и одновременно добиться большого пускового момента, то берут электродвигатель с фазным ротором, а в цепь ротора вводят пусковой реостат.
  2. Переключать со звезды в треугольник можно только те электродвигатели, которые предназначены для работы при соединении в треугольник, т. е. имеющие обмотки, рассчитанные на линейное напряжение сети.

Переключение с треугольника в звезду

Известно, что недогруженные электродвигатели работают с очень низким коэффициентом мощности cos§. Поэтому рекомендуется недогруженные электродвигатели заменять менее мощными. Если, однако, выполнить замену нельзя, а запас мощности велик, то не исключено повышение cos? переключением с треугольника в звезду. Нужно при этом измерить ток в цепи статора и убедиться в том, что он при соединении в звезду не превышает при нагрузке номинального тока, в противном случае электродвигатель перегреется.

elektrikdom.com

Как подключить электродвигатель звездой и треугольником при помощи схемы

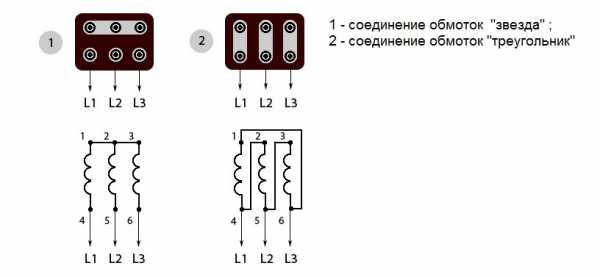

В этой статье речь пойдёт о схемах подключения электродвигателя.Существует три вида схем:

  • Звезда
  • Треугольник
  • Звезда – треугольник.

Известно, что несинхронные двигатели представляют множество возможностей. В таких двигателях есть определённые преимущества. Прежде всего, они являются очень производительными, очень стойкие к перезагрузке. В плане ремонта такие двигатели не потребуют больших затрат. Но, всё же, используя такие двигатели, нужно знать некоторые изъяны этого аппарата.

В жизни используют обычно два основных способа подключения таких eec.kz общепромышленных электродвигателей, имеющих три фазы. Называются они: «подключение треугольником», «подключение звездой».

Производя подключения несинхронного двигателя звездой, нужно концы обмоток статора соединить. Всё это должно проделываться в одном месте, а к самим обмоткам нужно, соответственно нужно добавить мощности.

Рассмотрим второй случай, когда двигатель подключают по схеме треугольника. Во время такого подключения концы обмоток должны соединяться последовательно, то есть окончание одного прикрепляет к себе начало другого.

Если даже не изучать глубоко основы электрической техники, можно сделать вывод, что те двигатели, которые подключены по схеме звезды имеют более плавный процесс работы, нежели двигатели с подключением «треугольником». Очень важным является то, что в случае с подключением по схеме звезды двигатель не способен работать на всю мощность.

Если же вы подключили по схеме треугольника, то можно быть уверенным, что двигатель будет работать на всё свою, заявленную в документах, мощность. У этого также есть не очень приятная сторона, так как при такой работе увеличивается значение токов пуска.

Поэтому, желательно, использовать подключение схемы «звезда-треугольник», во избежание увеличения пусковых потоков. Эта схема является самой оптимальной. Работает она следующим образом: изначально идёт запуск с использованием схемы «звезда» и потом, как только электродвигатель увеличит количество оборотов, подключение сразу меняется на «треугольник».

Как же управлять схемами подключений?

Рассмотрим на примере закрытого контакта реле 1 и второго такого же контакта, находящегося в пускательной катушке третьего контакта и соединение

xn----7sbeb3bupph.xn--p1ai

Схемы звезда и треугольник. Асинхронные электродвигатели

ОБМОТКИ: ЗВЕЗДА И ТРЕУГОЛЬНИК. - СХЕМЫ ОБМОТОК -

ремонт обмоток электрических машин.

СОЕДИНЕНИЕ ОБМОТОК ЗВЕЗДОЙ И ТРЕУГОЛЬНИКОМ.

смотреть статью: ОБОЗНАЧЕНИЕ ВЫВОДОВ ОБМОТОК ЭЛЕКТРОДВИГАТЕЛЕЙ.

СХЕМЫ СОЕДИНЕНИЯ ВЫВОДНЫХ КОНЦОВ ЭЛЕКТРОДВИГАТЕЛЕЙ.

Соединение звездой:

       Если фазные обмотки генератора или потребителя соединить так, чтобы концы обмоток были соединены в одну общую точку, а начала обмоток присоединены к линейным проводам, то такое соединение называется соединением звездой и обозначается условным знаком Y. На рис. 1 обмотки генератора и потребителя соединены звездой. Точки, в которых соединены концы фазных обмоток генератора или потребителя, называются соответственно нулевыми точками генератора (0) и потребителя (0’). Обе точки 0 и 0’ соединены проводом, который называется нулевым, или нейтральным проводом. Остальные три провода трехфазной системы, идущие от генератора к потребителю, называются линейными проводами. Таким образом, генератор соединен с потребителем четырьмя проводами. Поэтому эта система называется четырехпроводной системой трехфазного тока.

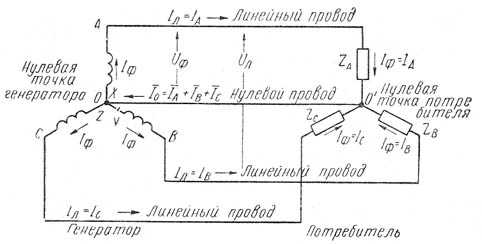

Рис. 1. Соединение звездой

    Сравнивая несвязанную и четырехпроводную системы трехфазного тока, видим, что в первом случае роль обратного провода выполняют три провода системы, а во втором – один нулевой провод. По нулевому проводу протекает ток, равный геометрической сумме токов:

IA, IB и IC, т. е. Ī0= ĪA + ĪB + ĪC.

      Напряжения, измеренные между началами фаз генератора (или потребителя) и нулевой точкой (или нулевым проводом), называются фазными напряжениями и обозначаются UA, UB и UC, или в общем виде Uф. Часто задаются величины э.д.с. фазных обмоток генератора. Они обозначаются ЕA, ЕB и ЕC, или Еф. Если пренебречь сопротивлениями обмоток генератора, то можно записать:

ЕA= UA, ЕВ= UВ, ЕC= UС.

      Напряжения, измеренные между началами двух фаз: А и В, В и С, С и А – генератора или потребителя, называются линейными напряжениями и обозначаются UАВ, UВС, UСА, или в общем виде Uл. На рис. 1 стрелки показывают выбранное положительное направление тока, которое в линейных проводах принято от генератора к потребителю, а в нулевом проводе – от потребителя к генератору.

     Если присоединить зажимы вольтметра к точкам А и В, то он покажет линейное напряжение UАВ. Так как положительные направления фазных напряжений UA, UB и UC выбраны от начал фазных обмоток к их концам, то вектор линейного напряжения UАВ будет равен геометрической разности векторов фазных напряжений UA и UB:

ŪAВ=ŪA— ŪВ.

     Аналогично можно записать:

ŪВС=ŪВ— ŪС;

ŪСА=ŪС— ŪА.

    Иначе можно сказать, что мгновенное значение линейного напряжения равно разности мгновенных значений соответствующих фазных напряжений. На рис. 2 вычитание векторов заменено сложением векторов:

UA и — UB; UВ и — UС; UС и — UА.

    Из векторной диаграммы видно, что векторы линейных напряжений составляют замкнутый треугольник.

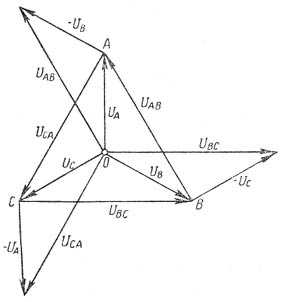

Рис. 2. Фазные и линейные напряжения при соединении звездой

Зависимость между линейным и фазным напряжениями:

UBС=2UBcos30o, так как cos30o=√3/2, то UBС=√3UB,или в общем виде Uл=√3Uф.

   Следовательно, при соединении звездой линейное напряжение в √3 раз больше фазного напряжения.     Ток, протекающий по фазной обмотке генератора или потребителя, называется фазным током и обозначается в общем виде Iф. Ток, протекающий по линейному проводу, называется линейным током и обозначается в общем виде Iл. На рис. 1 видно, что при соединении звездой линейный ток равен фазному току, т. е.

Iл=Iф.

    Рассмотрим случай, когда нагрузка в фазах потребителя одинакова как по величине, так и по характеру. Такая нагрузка называется равномерной, или симметричной. Это условие выражается равенством.

z1= z2= z3.

     Нагрузка не будет равномерной, если, например, z1= r1=0,5ом; z2=ωL2=0,5ом и z3=1/ωC3=0,5ом, так как здесь выполнено лишь одно условие – равенство сопротивлений фаз потребителя по величине, в то время как характер сопротивлений различен (r1 - активное сопротивление, ωL2 - индуктивное сопротивление, 1/ωC3 - емкостное сопротивление).

     При симметричной нагрузке:

IА=UА/zА; IВ=UВ/zВ; IС=UС/zС; IА=IВ=IС.

   Фазные коэффициенты мощности вследствие равенства сопротивлений и одинаковости их характера будут одинаковы:

cosφ1=rА/zА; cosφ2=rB/zB; cosφ3=rC/zC; cosφ1=cosφ2=cosφ3.

    В нулевом проводе должна протекать геометрическая сумма токов всех трех фаз. Если посмотреть на кривые изменения токов при симметричной нагрузке трехфазной системы, то увидим, что максимальные значения для всех трех синусоид тока одинаковы. Поскольку при симметричной нагрузке сумма мгновенных значений токов трехфазной системы равна нулю, следовательно, ток в нулевом проводе будет равен нулю.    Отбрасывая нулевой провод в четырехпроводной системе, переходим к трехпроводной системе трехфазного тока. Если имеется симметричная нагрузка, как, например, трехфазные двигатели переменного тока, трехфазного тока, трехфазные печи, трехфазные трансформаторы и т. п., то к такой нагрузке подводятся только три провода. Потребители, включенные звездой с несимметричной нагрузкой фаз, нуждаются в нулевом проводе.     При симметричной нагрузке фазные напряжения отдельных фаз равны между собой. При несимметричной нагрузке трехфазной системы симметрия токов и напряжений нарушается. Однако в четырехпроводных цепях часто пренебрегают незначительной несимметрией фазных напряжений. В этих случаях между линейными и фазными напряжениями существует зависимость:

 Uл=√3Uф.

Соединение треугольником:

      Кроме соединения звездой, генераторы, трансформаторы, двигатели и другие потребители трехфазного тока могут включаться треугольником.     Если объединить попарно провода несвязанной шестипроводной системы и соединить фазы, как показано на рисунке 1, получим трехфазную трехпроводную систему, соединенную треугольником.

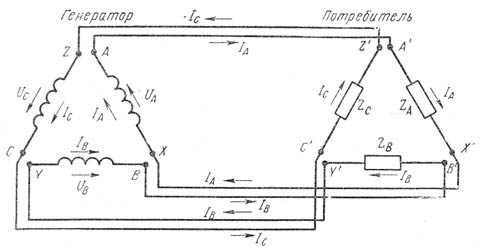

Рис. 1. Несвязанная трехфазная схема.

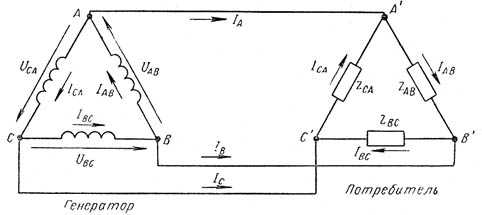

Рис. 2. Связанная трехфазная схема, соединенная треугольником.

      Соединение треугольником выполняется таким образом (рис. 2), чтобы конец фазы А был соединен с началом фазы В, конец фазы В соединен с началом фазы С и конец фазы С соединен с началом фазы А. К местам соединения фаз присоединяют
