Электродвигатели для привода вентиляторов. Эл двигатели вентиляторов


Электродвигатели вентиляторов

Категория: Системы и коммуникации

Электродвигатели вентиляторов

Привод вентиляторов и насосов, применяемых в саи-техсистемах, осуществляется асинхронными электродвигателями с короткозамкнутым ротором.

В зависимости от условий работы в нормальной воздушной среде применяют следующие исполнения двигателей единой серии А или новой единой серии А2:А и А2 — защищенные с чугунной оболочкой;АЛ — защищенные с алюминиевой оболочкой;АО и А02 — закрытые обдуваемые с чугунной оболочкой;АОЛ — закрытые обдуваемые с алюминиевой оболочкой.

Защищенные электродвигатели предохранены от случайного прикосновения к вращающимся и токоведущим частям, а также от попадания внутрь двигателей посторонних предметов и капель воды, падающих отвесно или под углом 45° к вертикали. Закрытые обдуваемые электродвигатели полностью закрыты и предохранены от попадания внутрь двигателей пыли.

Все электродвигатели единой серии надо соединять с вентиляторами и насосами посредством плоско- или клиноременной передачи и эластичной муфты, за исключением некоторых электродвигателей свыше 20 кВт, которые допускается соединять с вентиляторами и насосами только при помощи эластичных муфт.

Рис. 1. Электродвигатели единой серии А: а —защищенный с чугунной оболочкой; б —закрытый обдуваемый с чугунной оболочкой серии АО

В случае установки электродвигателей во взрывоопасных или пожароопасных помещениях применяют электродвигатели взрывозащищенных серий КОМ, КО и К.

Электродвигатели серии КОМ могут соединяться с вентиляторами или насосами при помощи эластичной муфты или ременного привода, а электродвигатели серий КО и К — только при помощи эластичной муфты. Это объясняется тем, что в электродвигателях установлены подшипники, не допускающие значительных усилий, отклоняющих вал, как это имеет место при натяжении ремня.

Взрывобезопасные электродвигатели могут эксплуатироваться во взрывоопасной среде только при наличии на корпусе знаков ВЗГ, В2Б или РВ, что соответствует определенной категории взрывоопасной среды. Следует помнить, что применение электродвигателей во взрывоопасной среде более высокой категории, чем это предусмотрено его исполнением, недопустимо.

Например, электродвигатели исполнения РВ предназначены для работы во взрывоопасной среде категории 1А. Применение этих электродвигателей во взрывоопасной среде более высокой категории не допускается.

Электродвигатели всех серий, как правило, выпускаются для напряжения 220/380 В. Однако часть из них выполняется для напряжения 127/220 и 600 В.

Установку электродвигателей производят слесари-сантехники, а подключение их к электросети — электрики.

В практике часто встречается, что при включении трехфазных асинхронных двигателей они вращаются не в ту сторону, в которую необходимо. Для исправления этого следует на клеммной коробке электродвигателя поменять местами любые два провода.

Электродвигатели устанавливают на станины вентиляторов, рамы насосов или на специальные салазки, позволяющие производить перемещение электродвигателя с целью натяжения ремней.

Установку электродвигателей на салазках производят в следующей последовательности. После установки вентилятора или насоса на анкерные болты устанавливают по проектным размерам салазки с анкерными болтами, опущенными в незаделанные гнезда, и ставят на них электродвигатель. Затем проверяют по шнуру, приложенному к плоскостям обоих шкивов, совпадение их плоскостей.

В случае несовпадения плоскостей производят перемещение электродвигателя вместе с салазками в пределах, допускаемых размерами гнезд под анкерные болты. При необходимости производят расширение гнезд и, зафиксировав оси анкерных болтов салазок, снимают их с электродвигателем и заделывают анкерные болты в основании, а при необходимости производят подливку раствора под салазки на величину, зафиксированную клиньями, причем металлические клинья не убирают, а заделывают в раствор.

После затвердевания раствора салазки ставят на анкерные болты и затягивают их. Салазку, расположенную ближе к шкиву, устанавливают так, чтобы упорный болт располагался со стороны вентилятора или насоса. На другой салазке упорный болт размещают с противоположной стороны. Такое расположение упорных болтов дает возможность компенсировать натяжение ремней, разворачивающее электродвигатель.

Для этого ближайший к шкиву упорный болт, упи-! раясь при вращении в корпус электродвигателя, отодвигает его от вентилятора или насоса, натягивая надетые ремни (при этом ось электродвигателя становится параллельной оси вентилятора), а упорный болт на другой салазке при вращении, упираясь в корпус электродвигателя, возвращает повернутую заднюю часть электродвигателя в первоначальное положение, при котором ось электродвигателя и ось вентилятора или насоса становятся параллельными. Затем производят затяжку болтов, крепящих электродвигатель к салазкам.

Системы и коммуникации - Электродвигатели вентиляторов

gardenweb.ru

Как выбрать радиальный ♨ вентилятор с электродвигателем

В современных системах вентиляции, охлаждения, нагнетания воздуха повсеместно наблюдается тенденция замещения осевых вентиляторов устройствами центробежного типа – радиальными вентиляторами. Подобная конструкция позволяет существенно повысить мощность и КПД, обеспечивает стабильность работы и долговечность механизма. Рост спроса и, как следствие, быстрое развитие рынка сформировало широкий ассортимент центробежных вентиляторов, которые дифференцируются на различные подвиды.

Одним из наиболее перспективных является конструкция с предустановленным электродвигателем, основными преимуществами которой является отсутствие промежуточных приводных механизмов, а значит – высокая эффективность, низкий уровень шума и вибраций. Кроме того, обеспечивается защищенность силового агрегата от внешних воздействий, изолированность от потока, что создает благоприятные рабочие условия.

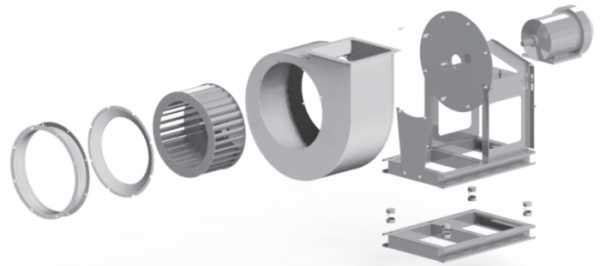

Особенности конструкции и принцип работы

Радиальный вентилятор с электродвигателем отличается простотой конструкции. Формально ее можно представить в виде всего пяти деталей:

  1. – «сердце» механизма, приводящее в действие подвижные элементы и обеспечивающее функционирование устройства.
  2. Рабочий диск – промежуточный элемент, передающий крутящий момент электродвигателя к основным рабочим органам.
  3. Лопасти (лопатки, крыльчатка) – рабочий орган, задачей которого является непосредственно перемещение газообразных масс.
  4. Корпус и корпусные элементы – комплекс механизмов, обеспечивающий размещение вышеописанных элементов и объединение их в одно работоспособное устройство, а также детали, предназначенные для расположения вентилятора на штатных креплениях обслуживаемых систем, окна подключения патрубков и каналов и др.
  5. Вспомогательные электрические и электротехнические элементы: датчики, блоки управления и обратной связи, проводники.

Рабочий цикл начинается с подачи напряжения на обмотки электродвигателя. Индуцированные в них разноименные электромагнитные поля приводят в движение ротор, который, в свою очередь, вращает рабочий диск с установленными на нем лопатками. Лопатки перемещают часть рабочей среды по направлению изгиба своего профиля, создавая тем самым разрежение среды и заставляя все новые порции подходить к рабочему органу. Среда, прошедшая сквозь крыльчатку, приобретает направленность и скорость, выполняя необходимые функции – от вентиляции промышленных помещений до маленьких кладовых.

Классификация радиальных вентиляторов с электродвигателем

Классификация устройств, оснащенных электродвигателем, может осуществляться как по признакам, свойственным всему классу вентиляторов центробежного типа, так и по некоторым специфическим признакам. Начнем с общих. Основным и важнейшим из них является назначение, которым может быть:

  • вентиляция помещений;

  • перемещение газообразных веществ;

  • создание давления или разрежения;

  • охлаждение или подогрев.

От назначения зависит и комплектация устройств дополнительными деталями и элементами. Это могут быть крепежные детали, магистрали, нагревательные элементы, датчики и др.

На характер работы вентилятора существенно влияет форма изгиба его лопастей. Так, загнутую вперед устанавливают в случае необходимости перемещения больших объемов газа в течение малого периода времени, при этом обязательным условием является малое давление среды и отсутствие в ней механических примесей. Изгиб назад также очень эффективен, кроме того, он обеспечивает гибкий диапазон пользовательских настроек и предоставляет возможность работы со среднезагрязненными средами. Прямые лопасти – шумный и крайне малопроизводительный вариант, к достоинствам которого относится полная неприхотливость к разновидности среды, ее составу и чистоте.

Важной характеристикой является класс защиты вентилятора по двум стандартам – пылевлагозащищенности и взрывозащищенности. Если первый важен исключительно для обеспечения бесперебойной работы подвижных элементов и электрических систем, то второй обязательно учитывается при работе с огне- и взрывоопасными веществами, а также организации вентиляции мест их теоретического или фактического скопления, к примеру, шахт.

Специфические критерии классификации зависят от параметров электродвигателя, к которым относятся:

  1. Тип, напряжение, частота и сила тока. В промышленных сетях наибольшее распространение получили трехфазные электродвигатели номинальным напряжением 220 В или 380 В при частоте тока 50 Гц.
  2. Мощность – величина, характеризующая количество расходуемой энергии, измеряется в Вт и кВт. Характерная особенность радиальных вентиляторов с электродвигателем – наличие двух взаимосвязанных мощностей. Первая (она несколько больше) характеризует электрическую мощность как произведение напряжения и силы тока. Вторая (фактическая) учитывает потери в процессе трансформации и передачи энергии и представляет собой механическую величину.
  3. Скорость вращения, интенсивность потока и другие динамические показатели – являются результатом измерения и анализа работы устройства с помощью соответствующих датчиков.
  4. Время и условия включения – параметр, обоснованный идей обеспечения относительной автономности устройства. Его примером может служит оснащение охлаждающего вентилятора элементарным температурным датчиком, включающим устройство при превышении определенного порога. Использование электричества в качестве источника энергии позволило массово использовать подобные механизмы.

Выбор конкретного вида должен осуществляться с учетом особенностей системы, условий внешней среды, а также длительного прогноза возможных изменений этих параметров. Учитывается объем газообразного вещества, перемещаемого за единицу времени, выполненная при этом механическая и электрическая работа, влияние этих и других параметров на ресурс аппаратной части устройства.

Только после детальной проработки теоретической базы, выполнения расчетов и сопоставления полученных значений с практическими данными этап проектирования установки радиального вентилятора с электродвигателем можно считать завершенным.

Купить радиальный вентилятор с электродвигателем можно позвонив нам по бесплатному телефону 8-800-200-02-85, либо отправив заявку на [email protected]

Похожие статьи

rsvgroup.ru

Электрические вентиляторы.Виды и работа.Как выбрать и применение

Вентилятором называют устройство, способное перемещать газ, который имеет степень сжатия не более 1,15. Еще в древности использовались некоторые приемы вентиляции закрытых пространств, например, производилась естественное проветривание. Теорию движения воздушных масс естественным путем в трубах и каналах создал Ломоносов. По мнению академика Ленда, полная вентиляция достигается только механическим путем.

С появлением механических вентиляторов эта технология стала быстро развиваться. Первый успешно действующий центробежный вентилятор был разработан в 19 веке инженером Саблуковым, который предложил использовать его для вентиляции рудников, трюмов кораблей, сушки и т.д. Большую популярность получили механические вентиляторы в конце 19 века, затем появились электрические вентиляторы.

Естественная и принудительная вентиляция

В настоящее время такие устройства используются в различных областях промышленности, а также в быту. Нормальная работа бытовой вентиляции, в которой бы происходила естественная циркуляция воздуха, может обеспечиваться только благодаря небольшому перепаду давления между входом и выходом системы, а также соблюдением определенных условий:

  • Выходное отверстие должно находиться на 4 метра выше входного отверстия.
  • Для создания хорошей пропускной способности при небольшой скорости воздуха, нужны воздушные каналы большого размера.
  • Форма сечения каналов также важна, и должна быть приближена к круглой форме. Внутренняя поверхность воздуховодов должна быть гладкой, чтобы не допускать завихрений воздуха.

При внедрении в эту схему электрического вентилятора, рассмотренные условия выполнять не обязательно, так как:

  • Разница давлений между вытяжным и нагнетательным каналом создается лопастями вентилятора, поэтому разница высот при этом не имеет значения.
  • Принудительная вентиляция создает большую скорость движения воздуха, поэтому даже небольшие воздуховоды способны пропустить через себя большой объем воздушных масс.
  • Электрические вентиляторы дают возможность создавать перепад давления значительно больше, в отличие от естественной тяги, поэтому гладкая поверхность внутренних поверхностей не всегда необходима, и этим часто пренебрегают.

Наибольшая скорость воздуха при естественной тяге не превышает одного метра в секунду, а принудительное нагнетание позволяет достичь скорости более 3 метров в секунду.

Классификация

Все модели бытовых вентиляторов работают от электрического двигателя. Различные модели имеют отличия друг от друга по мощности мотора, скорости вращения, наибольшему рабочему давлению, производительности, виду крыльчатки, габаритам и другим характеристикам.

  • Осевые вентиляторы считаются самыми простыми по конструкции, и наиболее популярными моделями, применяемыми в бытовых условиях.
  • Центробежные модели обладают большей производительностью, могут создавать высокое давление, большую скорость воздуха в каналах.Одним из видов этих моделей стала система с диаметральными лопастями, но так как эта конструкция слишком громоздкая, то она в бытовых условиях не применяется.
  • Канальные вентиляторы используются для монтажа внутри каналов прохождения воздуха. Их особенностью является компактный корпус и низкие шумовые параметры.

Рассмотрим подробнее конструктивные особенности некоторых видов электрических вентиляторов.

Осевые электрические вентиляторы

Такие вентиляторы называют аксиальными, так как при его функционировании направление потока воздуха и крыльчатка находятся на одной оси. Такая конструкция получила большое распространение в различных системах вентиляции:

  • Электродвигатели подобных изделий обычно имеют малую мощность, поэтому они считаются наиболее экономичными, и способны эксплуатироваться долгое время без перерыва.
  • Аксиальные не могут создавать высокого давления, но их мощности вполне хватает для непрерывного обновления всей воздушной массы в помещении. Этот режим действия дает возможность гарантировать равномерный обмен воздуха в течение всего периода работы, поэтому аксиальные вентиляторы применяют в качестве охлаждения или вытяжки.
  • Осевая схема вытяжки воздуха обладает простой конструкцией, представляющей собой воздушный канал прямоточного типа, с находящейся в нем лопастной крыльчаткой и приводом от электрического двигателя. Поэтому стоимость вентиляционных устройств аксиального вида значительно ниже, по сравнению с другими сложными конструкциями.В качестве достоинства осевых моделей следует назвать очень низкий шум, по сравнению с другими аналогичными изделиями. Поэтому они обычно применяются для организации вытяжки на кухне, в санузле, ванной комнате.
Центробежные вытяжки и нагнетатели

Для нормального функционирования сложных систем вентиляции с большим числом и длиной вытяжных и нагнетательных каналов необходима установка промышленных вентиляторов высокой производительности. Они могут за короткий период переместить значительное количество воздуха. Обычно для таких целей применяются электрические вентиляторы с центробежным расположением лопастей.

Рабочим элементом этого устройства является металлический корпус, выполненный из оцинкованной или нержавеющей стали, внутри которого смонтирован вращающийся барабан на подшипниках. На стенках этого барабана расположено большое число радиальных лопастей.

При вращении лопастного барабана с большой скоростью воздух захватывается им, придавая ему вращение. Под воздействием центробежной силы воздух отходит от центра крутящегося барабана к стенкам металлического кожуха. Далее воздух поступает к выходному окну нагнетательного канала.

Промышленные модели работают от мощных электродвигателей, действующих в циклическом или постоянном режиме, и начинают работать при срабатывании датчиков климатической системы, либо вручную.

Центробежные вентиляционные установки могут с равной эффективностью действовать на вытяжке и подаче воздуха. Поэтому их применяют в вытяжной и приточной системе вентиляции принудительного типа.

Тангенциальные электрические вентиляторы

Такие вентиляторы еще называют диаметральными. Барабан этого изделия выполнен в виде «беличьей клетки» (ротор имеет полый центр, вдоль периферии расположены лопатки), и напоминает форму цилиндра.

Крыльчатка заменяет стенки цилиндра, ее лопатки изготовлены в виде загнутых лопастей. Крыльчатка этого тангенциального изделия вмонтирована в корпус, имеющий форму диффузора, похожего на корпус центробежной модели, с тем отличием, что воздух засасывается по всей длине с передней стороны корпуса, в отличие от центробежной модели, где воздух забирается с торца.

Воздушные массы захватываются вращающимися лопастями, а затем с помощью диффузора получают ускорение в необходимом направлении. Воздух в тангенциальных вентиляторах поступает по периферии ротора, и перемещается к выходу как в центробежной конструкции.

Такие устройства формируют равномерный поток воздуха по всей ширине барабана, и не создают много шума. Они имеют громоздкий корпус, и создают относительно низкое давление воздуха, что является их недостатками.

Тангенциальные электрические вентиляторы стали популярными при использовании в воздушных завесах, кондиционерах и других устройствах, в которых не требуется мощный напор воздуха. Слабый напор не позволяет выполнять полную фильтрацию воздуха в устройстве бытового кондиционера.

Канальные электрические вентиляторы

Для монтажа внутри воздуховода, либо в промежутке магистральной линии вытяжки воздуха служат канальные вентиляционные конструкции. Они применяются в качестве вспомогательного или основного рабочего устройства вытяжной или приточной вентиляции.

Основными особенностями канальных изделий являются следующие рабочие параметры:

  • Обычно производятся по осевой схеме, имеют компактный корпус, обладают низкой величиной шума.
  • Возможна самостоятельная установка в существующие и проектируемые вентиляционные воздуховоды, а также в другие места, не требующие профессионального мастерства.
  • Реализуются в торговой сети большим перечнем разных моделей, отличающихся по габаритам, производительности, форме и другим техническим характеристикам. Поэтому выбрать подходящую модель не вызовет затруднений.

Специалисты рекомендуют отдавать предпочтение устройствам с лопастями, изготовленными из антикоррозионных материалов – нержавеющей стали, пластмассы и других материалов, так как в воздухе всегда имеется водяной пар, а вентиляционные каналы склонны к накапливанию конденсата.

Многозональные электрические вентиляторы

В центральной системе удаления дыма, кондиционирования и вентиляции воздуха в собственном доме удобно применять многозональные электрические вентиляторы. Они выполняются в виде центробежного вентилятора высокой производительности, монтируемого в специальном техническом помещении – на чердаке, в подвале.

Особенностями этого изделия являются:

  • Корпус многозонального устройства имеет несколько фланцев для соединения с нагнетательными или вытяжными каналами.
  • Каждый фланцевый выход может обслуживать независимо разные бытовые, хозяйственные и жилые объекты.
  • В результате, одно изделие способно полностью гарантировать работу вытяжной и приточной вентиляции всего дома.
Как выбирать электрические вентиляторы

Чтобы правильно выбрать вентилятор по поставленным задачам и назначению, специалисты советуют следовать определенным рекомендациям:

  • Для лучшего проветривания санузлов и ванных комнат лучше купить осевой вентилятор, у которого производительность не ниже 30 кубометров в час.
  • Для мест с высокой влажностью, например в бане или душевой, класс защиты электродвигателя должен быть выше IP
  • Если требуется вытяжка для кухни, то необходимая производительность вычисляется путем умножения общего объема помещения на число 10. Если объем помещения кухни размером 3х4 метра и высотой 3 метра равен 36 м3, то производительность вытяжки требуется не меньше 360 кубометров в час.
  • Для жилых помещений производительность вытяжного вентилятора рассчитывается по аналогичной схеме, но в этом случае общий объем нужно умножать на число 3.
  • Если требуется нагреть воздух в помещении, то существуют тепловентиляторы бытового назначения. В них перед лопастями нагнетателя закреплен нагревательный элемент, проходя через который воздух нагревается.
  • При выборе вытяжки следует обратить внимание на наличие обратного клапана, который предотвращает проникновение холодного воздуха снаружи.
  • Наиболее оптимальным выбором для бытовых вытяжек являются осевые электрические вентиляторы.
Похожие темы:



electrosam.ru

Электродвигатели - Вентиляторы, Калориферы - климатическое оборудование

Электродвигатель представляет собой прибор, предназначенный для трансформации энергии электричества в механическую энергию. Благодаря тому, что электродвигатели просты в эксплуатации и не производят сильного шума, они с легкостью сменили многие другие типы двигателей. Они могут работать от постоянного или переменного тока и производятся абсолютно любых размеров. Это могут быть небольшие двигатели в игрушках, вентиляторах, швейных машинках, электромоторы средних размеров в бытовой технике, а также большие, используемые на производстве и при сборке транспортных средств.

Идея возникновения электрического двигателя началась с открытия британского ученого Майкла Фарадея в 1821 году. В результате исследований он выяснил, что проводник с электрическим током, контактируя с магнитами, может создать механизм непрерывного вращения. Было установлено, что если в непрерывном магнитном поле вертикально разместить проводник и провести через него электроток, образуется электромагнитное поле, взаимодействующее с противоположными полюсами магнита посредством отталкивания от одного и притягивания к другому. В результате этого процесса рамка рано или поздно примет горизонтальное положение, при этом воздействие магнитного поля на проводник прекратится. Чтобы движение не прекращалось, нужно установить под небольшим углом дополнительную рамку либо поменять направление подачи тока к основной рамке в нужный момент.

Принцип работы электродвигателя

В устройство электродвигателя включена неподвижная часть - статор, и подвижная часть - ротор. Между ними обязательно наличие промежутка, заполненного воздухом. Его наличие является важнейшей составляющей для хороших рабочих свойств прибора. Увеличение зазора способствует уменьшению напряжения в электродвигателях постоянного тока. Однако в приборах переменного тока зазор стараются делать небольшим, около двух мм, так как его увеличение значительно снижает коэффициент мощности и скорость вращения.

Статор представляет собой неподвижную часть двигателя, чаще всего внешнюю. Конструкция статора в синхронных и асинхронных электромоторах, как правило, не имеет значительных различий. В зависимости от типа электродвигателя, он может состоять из магнита, генерирующего неподвижное магнитное поле, или может быть собрано из стальных листов в виде колец, на внутренней стороне которых расположены выемки для обмотки. При помощи переменного тока в статоре образуется вращающееся магнитное поле.

Ротор – это вращающаяся часть электромотора, располагающаяся внутри статора. В зависимости от разновидности двигателя, ротор состоит из нескольких элементов:

1. Постоянные магниты. 2. Сердечник с обмоткой, по которой проходит электрический ток. 3. Короткозамкнутая обмотка, отличающаяся тем, что в ней ток образуется при взаимодействии с магнитным полем статора. 4. Ось, на которой закреплен ротор.

Работа электрического двигателя основана на взаимной работе магнитного поля ротора и статора. В процессе их взаимодействия создается вращение, приводящее в движение ротор двигателя. Таким образом осуществляется преобразование энергии электричества, поступающей по проводам, в энергию вращения. Этот принцип используют с целью приведения в движение различных механизмов.

Область применения электродвигателей

Различные иды электродвигателей применяют в областях деятельности человека, где необходимо преобразование электрической энергии. Очень сложно представить современный мир без таких механизмов, они распространены повсеместно благодаря своей простоте и эффективности. Электродвигатели используются на производствах, в механизмах транспортных средств, а также в предметах, применяемых в повседневной жизни. Это может быть фен, вентилятор, швейная машинка или строительные инструменты – сфера применения безгранична.

В промышленности наиболее широко распространены асинхронные двигатели благодаря своей надежности. Электродвигатели являются важнейшей составляющей в электроприводах при сборке различных производственных станков, например, для обработки металла или дерева. Также без них не обойтись в конструировании бетономешалок, в лифтах и грузоподъемных машинах, в промышленных вентиляторах, компрессорах, насосах и центрифугах. В строительстве, а также в добыче горных пород и металлургии применяются крановые электродвигатели.

Не обойтись без применения электродвигателя и в транспортной сфере. С его помощью работают некоторые виды транспортные средств, особенно незаменим он в подземном виде транспорта - в метрополитене.

Разновидности электродвигателей

Классификация электродвигателей очень разнообразна, существует множество приборов разной конструкции и типов. По типу питания они подразделяются на два вида:

1. Электродвигатели постоянного тока, работающие от аккумуляторов или блоков питания. В современном мире этот тип питания для двигателей имеет узкую сферу применения. Это связано с высокой ценой на электромоторы с подобной конструкцией устройства питания. Чаще всего столкнуться с ними можно, если купить для дома небольшой электроприбор или игрушку ребенку.

2. Электродвигатели переменного тока, которые работают напрямую от электрической сети.

По типу подключения различают электродвигатели однофазные и трехфазные. Однофазный двигатель - электродвигатель, работающий от электрической сети однофазного переменного тока. В основе его работы используется две обмотки статора, одна из которых является основной, а вторая запускающей работу прибора. Технические характеристики работы этого двигателя будут гораздо ниже, чем в двигателе трехфазного типа. Однофазный двигатель составит всего лишь 70% мощности от трехфазного при одинаковом исполнении и габарите электродвигателя.

Трехфазные двигатели в своем строении имеют трехфазную обмотку статора.

Каталог электродвигателей трехфазных включает множество разновидностей, самыми распространенными из них считаются асинхронные и синхронные.

Асинхронные двигатели

Электродвигатели асинхронные трехфазные являются самыми легкими в сборке и эксплуатации, поэтому наиболее распространены. На роторе такого устройства не предусмотрены дополнительные обмотки. Его конструкция выглядит таким образом: в корпусе двигателя устанавливаются обмотки, генерирующие магнитное поле, постоянно находящееся в движении.

При помощи вентилятора, установленного в задней части электродвигателя, обмотки охлаждаются во избежание перегрева. Ротор в такой системе образован металлическими стержнями, замыкающимися между собой с обеих сторон. Эта конструкция называется короткозамкнутой. Ротор располагается на оси, называемой валом. Один из подобных вариантов - асинхронный двигатель АИР в различных типах исполнения.

Принцип работы асинхронного двигателя основан на том, что движение вала происходит гораздо медленнее, чем движение магнитного поля в статоре. Работа ротора замедляется благодаря трению подшипников, закрепленных на противоположных концах вала. В результате замедления работы ротора в нем возникает электрический ток.

Синхронные двигатели

В их конструкции на роторе присутствуют обмотки и специализированный механизм, подающий электрический ток. Такой электромотор используется в случае, если нужна неизменная скорость вращения и возможность ее регулировать. Кроме того, по возможной скорости вращения синхронный двигатель выигрывает у асинхронного, так как может достигать скорости более 3 тыс. оборотов в минуту. Такой тип мотора целесообразно применять при сборке пылесосов, стиральных машин и вентиляторов, а также электроинструментов. В корпусе такого двигателя также располагаются обмотки, но в этом случае они закреплены еще и на роторе, или якоре, как он еще называется в этой конструкции.

Принцип его работы заключается в том, что вращение происходит посредством взаимодействия тока якоря с магнитным полем, образующемся в обмотке. При перемене направленности тока будет синхронно изменяться его направление в магнитном поле и в якоре. Благодаря такой схеме работы вращение постоянно происходит в одном направлении.

Как синхронные, так и асинхронные приборы могут работать не только в режиме двигателя, но и в режиме генератора. В таком случае одна из обмоток будет играть роль приемника электрической энергии, а вторая будет отвечать за отдачу энергии. Асинхронные генераторы на практике применяются очень редко, так как по производимой мощности значительно уступают синхронным.

Синхронные генераторы используют на электростанциях в качестве основного источника электрической энергии, необходимой для хозяйственных нужд. В основном это трехфазные генераторы. Синхронные трехфазные электродвигатели, напротив, не имеют такой популярности, но выигрывают за счет высокого коэффициента мощности, поэтому чаще всего они применимы при больших мощностях.

Электродвигатели АИР

Асинхронные трёхфазные общепромышленные электродвигатели с короткозамкнутым ротором АИР, А, 5АМХ, 5А, АД, АИ, 5АМ, АИРМ, АДМ, 5АИ.

Трехфазные асинхронные электродвигатели АИР (также выпускались под маркой двигателей 4А, 4АМ) ротор короткозамкнутый. Существует множество моделей различного исполнения с мощностью от 0,06кВт до 315 кВт.

Электродвигатели также разделяются по высоте оси вращения, минимальная высота 50, максимум 355 мм. Частота вращения от 750 до 3000 об/мин

Серия АИР (5АИ) включает следующие типы исполнения:

  • Стандартное
  • По условиям среды работы двигателя ( Стойкое к химическим воздействиям, Тропики, для фермерского хозяйства)
  • Установочные размеры повышенной точности и высокой точности
  • Электродвигатель с фазным ротором,  с увеличенным пусковым моментом, с повышенным коэффициентом скольжения

    • Асинхронные двигатели при стандартном исполнении разработаны для работы с электрической сетью с частотой f=50Гц, и работой с номинальными напряжениями в зависимости от типа подключения Звезда/треугольник:  220В/380В;  380В/660В;

    Условия эксплуатации АИР:

    Температура воздуха от –40 °С до +40°С. С относительной влажностью воздуха не более 98% для климатического исполнения У1 и У2. IP 44 допускает запыленность воздуха не более 10 мг/м3,  двигатели со степень защиты IР23 имеют допуск по пыли не более 2 мг/м3.

    При стандартном исполнении среда не должна содержать токопроводящей пыли, взрово коррозийных испарений способных повредить металлический корпус или проводку двигателя.

    В случае если рабочая среда агрессивная , требуется применение химически стойкого исполнения.

    По уровню шума (измерения проводятся на расстоянии одного метра от корпуса) от 50 до 86 дБ.

    Исполнение конструктивное электродвигателей АИР:

    -  Алюминиевое (чугунные щиты, алюминиевая станина) - Чугунное (и щиты, и станина – из чугуна). ГОСТ 2479-79 устанавливает нормативы Конструкции и способ установки электродвигателей АИР (5АИ)

    Видео-обзор электродвигателей АИР

    Таблица стандартных моделей двигателей АИР

    Р, кВт 3000 об/мин 1500 об/мин 1000 об/мин 750 об/мин
    марка эл/дв масса, кг марка эл/дв масса, кг марка эл/дв масса, кг марка эл/дв масса, кг
    0,06 АИР 50 А4 3,2
    0,09 АИР 50 А2 3,1 АИР 50 В4 3,6
    0,12 АИР 50 В2 3,4 АИР 56 А4 3,5
    0,18 АИР 56 А2 3,6 АИР 56 В4 3,9 АИР 63 А6 6 АИР 71 А8 9,3
    0,25 АИР 56 В2 3,9 АИР 63 А4 5,6 АИР 63 В6 7 АИР 71 В8 8,9
    0,37 АИР 63 А2 5,6 АИР 63 В4 6,7 АИР 71 А6 8,1 АИР 80 А8 13,5
    0,55 АИР 63 В2 6,7 АИР 71 А4 8,3 АИР 71 В6 9,7 АИР 80 В8 15,7
    0,75 АИР 71 А2 8,6 АИР 71 В4 9,4 АИР 80 А6 12,5 АИР 90 LA8 19,5
    1,1 АИР 71 В2 9,3 АИР 80 А4 12,8 АИР 80 В6 16,2 АИР 90 LВ8 22,3
    1,5 АИР 80 А2 13,3 АИР 80 В4 14,7 АИР 90 L6 20,6 АИР 100 L8 28
    2,2 АИР 80 В2 15,9 АИР 90 L4 19,7 АИР 100 L6 25,1 АИР 112 МА8 50
    3 АИР 90 L2 20,6 АИР 100 S4 25,8 АИР 112 МА6 50,5 АИР 112 МВ8 54,5
    4 АИР 100 S2 23,6 АИР 100 L4 26,1 АИР 112 МВ6 55 АИР 132 S8 62
    5,5 АИР 100 L2 32 АИР 112 М4 56,5 АИР 132 S6 62 АИР 132 М8 72,5
    7,5 АИР 112 М2 56,5 АИР 132 S4 63 АИР 132 M6 73 АИР 160 S8 120
    11 АИР 132 М2 68,5 АИР 132 М4 74,5 АИР 160 S6 122 АИР 160 М8 145
    15 АИР 160 S2 122 АИР 160 S4 127 АИР 160 М6 150 АИР 180 М8 180
    18,5 АИР 160 М2 133 АИР 160 М4 140 АИР 180 М6 180 АИР 200 М8 210
    22 АИР 180 S2 160 АИР 180 S4 170 АИР 200 М6 195 АИР 200 L8 225
    30 АИР 180 М2 180 АИР 180 М4 190 АИР 200 L6 240 АИР 225 М8 316
    37 АИР 200 М2 230 АИР 200 М4 230 АИР 225 М6 308 АИР 250 S8 430
    45 АИР 200 L2 255 АИР 200 L4 260 АИР 250 S6 450 АИР 250 М8 560
    55 АИР 225 М2 320 АИР 225 М4 325 АИР 250 М6 455 АИР 280 S8 555
    75 АИР 250 S2 450 АИР 250 S4 450 АИР 280 S6 650 АИР 280 М8 670
    90 АИР 250 М2 490 АИР 250 М4 495 АИР 280 М6 670 АИР 315 S8 965
    110 АИР 280 S2 590 АИР 280 S4 520 АИР 315 S6 960 АИР 315 М8 1025
    132 АИР 280 М2 620 АИР 280 М4 700 АИР 315 М6 1110 AИР 355 S8 1570
    160 АИР 315 S2 970 АИР 315 S4 1110 АИР 355 S6 1560 АИР 355 M8 1700
    200 АИР 315 М2 1110 АИР 315 М4 1150 АИР 355 M6 1780 АИР 355 MB8 1850
    250 АИР 355 S2 1700 АИР 355 S4 1860 AИР 355 MB6 1940
    315 АИР 355 М2 1820 АИР 355 М4 1920

    ventopt.ru

    Электродвигатели для привода вентиляторов | РосЭлектро

    Высоковольтные электродвигатели синхронные и асинхронные с короткозамкнутым ротором предназначены для привода различных вентиляторов, применяемых в энергетической отрасли, в легкой и тяжелой промышленности, на шахтах и в других отраслях промышленности. Электродвигатели предназначены для работы от сети переменного тока частотой 50 Гц или 60 Гц с напряжением в 3000, 6000 и 10000 В.

    СЕРИИ

    Серия АОВМ: Высоковольтные асинхронные двигатели с короткозамкнутым ротором вертикального исполнения для привода насосов      •    Диапазон мощностей, кВт: 160-315     •    Частота вращения, об/мин: 1000-1500     •    КПД, %: 93,0-94,6     •    Степень защиты: IP 54     •    Высота оси вращения,мм: 355
    Серия СДВ: Высоковольтный синхронный электродвигатель для привода вентиляторов      •    Диапазон мощностей, кВт: 800-1600     •    Частота вращения, об/мин: 375-600     •    Возможность продуваемого исполнения: Нет     •    КПД, %: 94,0-95,5     •    Степень защиты: IP 00     •    Высота оси вращения,мм: 600-630
    Серии СД, СД2: Высоковольтный синхронный электродвигатель для привода вентиляторов      •    Диапазон мощностей, кВт: 125-1000     •    Частота вращения, об/мин: 500-1500     •    Возможность закрытого исполнения: Да     •    КПД, %: 91,1-95,6     •    Степень защиты: IP 21     •    Высота оси вращения,мм: 210
    Серии СДН, СДН2: Высоковольтные синхронные электродвигатели нормального исполнения      •    Диапазон мощностей, кВт: 315-8000     •    Частота вращения, об/мин: 75-1000     •    Возможность закрытого исполнения: Да     •    КПД, %: 93,6-95,5     •    Степень защиты: IP 11/21/44     •    Высота оси вращения,мм: 600- 630
    Серии СДС, СДСЗ: Высоковольтные синхронные электродвигатели специальные      •    Диапазон мощностей, кВт: 1050-2500     •    Частота вращения, об/мин: 100-750     •    Возможность закрытого исполнения: Да     •    КПД, %: 93-96     •    Степень защиты: IP 21/44     •    Высота оси вращения,мм: 600-965
    Серии ДАЗО: Высоковольтные асинхронные электродвигатели, обдуваемые с короткозамкнутым ротором      •    Диапазон мощностей, кВт: 200-800     •    Частота вращения, об/мин: 500-1500     •    Возможность закрытого исполнения: Да     •    КПД, %: 92,4-95,9     •    Степень защиты: IP 44/54     •    Высота оси вращения,мм: 560, 630
    Серия АC: Высоковольтные электродвигатели асинхронные специальные      •    Диапазон мощностей, кВт: 2000     •    Частота вращения, об/мин: 375     •    КПД, %: 95,0     •    Степень защиты: IP 20
    Серия АОД: Высоковольтные асинхронные электродвигатели обдуваемые      •    Диапазон мощностей, кВт: 170-2500     •    Частота вращения, об/мин: 375-1500     •    Возможность закрытого исполнения: Да     •    КПД, %: 95,4     •    Степень защиты: IP 44, коробки выводов: IP 55     •    Высота оси вращения, мм: 210-250

    ПРЕИМУЩЕСТВА

    Индивидуальный подход

    Какими бы ни были условия эксплуатации оборудования, мы готовы предложить Вам комплексное решение для привода насосов различных мощностей с учетом Ваших индивидуальных требований. Электродвигатель для Вашей машины будет создан с учетом задач, которые она выполняет.

    Производительность и надежность:

    Конструкция, используемые для изготовления роторов и статоров материалы, способ изоляции катушек и стержней, а также имеющийся комплекс испытательных стендов позволяют нам с уверенностью сказать, что наши электродвигатели обладают наилучшей надежностью, долговечностью и производительностью при различных эксплуатационных режимах и перегрузках. Такие характеристики достигаются за счет:– усиленной механической прочности жесткости станины и узлов ротора;– увеличенных значений пускового, входного и максимального моментов при рабочих режимах двигателей;– увеличенной теплоемкости обмоток статора и ротора;– увеличенной долговечности катушек статора.

    Энергоэффективность и низкая стоимость эксплуатации

    Полная стоимость оборудования складывается из двух составляющих: стоимости самого оборудования и стоимости его эксплуатации. В свою очередь, последняя часть затрат является основной и состоит из издержек на электроэнергию, обслуживание и ремонт, а также потерь из-за простоев оборудования. Электрические машины, обладающие повышенным КПД и увеличенным интервалом до капитального ремонта, позволяют существенно снизить расходы на эксплуатацию оборудования. Наши электродвигатели обладают повышенным КПД и производительностью, значительно уменьшая затраты на электроэнергию, потребляемую Вашим оборудованием, а конструкция обмотки статора и применяемая изоляция класса увеличивают временной интервал до капитального ремонта электродвигателя, снижая тем самым эксплуатационные затраты.

    xn--33-6kchfegeyrji6a1a3ah6od.xn--p1ai

    Установка вентиляторов и электродвигателей - Справочник химика 21

        К фундаменту станину (раму) вентилятора крепят анкерными болтами, которые вставляют резьбовой частью снизу в отверстия станины (рамы) установленного на фундамент вентилятора, после чего на анкерные болты навертывают гайки и контргайки. Болты в гнездах (колодцах) заливают цементным раствором или бетоном марки не ниже 100. После схватывания раствора проверяют по уровню и отвесу установку вентилятора, электродвигателя и опорных подшипников если необходимо, между рамой и фундаментом помещают металлические подкладки, окончательно затягивают гайки анкерных болтов. [c.228]     Принимаем к установке вентилятор ЦП7-40 N 8 с электродвигателем АО 2-82-4 мощностью 55 кВт, обеспечивающий подачу до 6,5 м с и давление до 3300 Па. [c.232]

        До начала монтажа вентиляторов необходимо выполнить следующие подготовительные работы принять под монтаж помещения, где будут смонтированы вентиляторы, а также фундаменты, опорные конструкции доставить к месту установки вентиляторы, электродвигатели, грузоподъемные механизмы и такелажные средства произвести предмонтажную ревизию и прокрутку вентиляторов. [c.227]

        Установка вентиляторов и электродвигателей [c.160]

        На практике наиболее распространенной недоработкой является установка вентиляторов и электродвигателей, не соответствующих проекту и нормативам. Чаще всего замена их производится по инициативе предприя тия из-за непоставки или отсутствия нужного оборудования. В принципе замена может быть допущена, но в каждом отдельном случае вариант замены должен быть тщательно проработан проектной организацией, что не всегда выполняется. Нередко проектная организация после проработки дает отрицательный ответ, однако предприятие все же производит замену, характеризуя ее как временный вариант , и комиссия по приемке обычно соглашается с таким представлением. На практике временный вариант существует обычно на протяжении многих лет эксплуатации. [c.211]

        Вентиляционные и отопительные установки не должны создавать шума, превышающего допустимые уровни звукового давления. Снижение шума следует обеспечивать одним или несколькими мероприятиями предусматривать установку вентиляторов и насосов с электродвигателями на вибро- и звукопоглощающих основаниях и отделять оборудование эластичными вставками от воздуховодов и труб ограничивать окружные скорости вращения колес вентиляторов и скорости движения воздуха снабжать системы шумоглушителями или звукоизолировать воздуховоды. [c.306]

        Каждой теплообменной установке должен быть присвоен. порядковый номер, который должен быть четко обозначен на фронте установки. Вентиляторы, калориферы, электродвигатели и другое вспомогательное оборудование должны иметь номер той установки, с которой они связаны технологическим процессом. При наличии в установке нескольких вентиляторов, электродвигателей и другого вспомогательного оборудования каждый из них должен иметь номер теплообменной установки с добавлением порядковых индексов. [c.198]

        В случае размещения основного оборудования на открытой площадке или под навесом отпадает необходимость в помещениях для адсорберов, вентиляторов, электродвигателей, части теплообменников и некоторых других аппаратов, что обеспечивает значительное сокращение капитальных затрат. С другой стороны, установки, размещенные на открытой площадке или под навесом, имеют ряд недостатков повышенный коррозионный износ аппаратуры, трудность ремонта и осмотра. [c.254]

        При установке вентилятора на клиноременной передаче потребная мощность электродвигателя по формуле (4.105) составит  [c.982]

        Установка вентилятора и электродвигателя производится либо на отдельные фундаменты, либо на общую раму. Последнее предпочтительнее, так как позволяет установить вентилятор на раму, соединить его с электродвигателем в мастерских и подать в монтажную зону в полностью собранном виде. [c.183]

        Вентиляторы. Применяются вентиляторы с двухсторонним входом воздуха. Рабочее колесо выполнено из оцинкованной стали с лопатками, загнутыми назад или вперед. Наличие точной балансировки обеспечивает бесшумную и долговечную работу вентилятора. Электродвигатель вентилятора может быть снабжен регулятором скорости. Изменяя скорость вращения рабочего колеса, можно изменять режим работы установки и более точно выходить на заданные параметры. [c.680]

        Одним из основных методов качественного регулирования является регулирование изменением числа оборотов. Однако при непосредственной установке вентилятора или насоса на валу электродвигателя регулировка изменением числа оборотов затрудняется. Ограниченное число оборотов двигателя (более подробно сведения об электродвигателях приведены в 22) может не совпасть с требуемым. [c.105]

        Капитальный ремонт предусматривает демонтаж вентиляционной установки, смену или восстановление оборудования (вентиляторов, электродвигателей, калориферов и т. п.) и других элементов установки (воздуховодов, фильтров и т. п.). [c.239]

        Внутри кожуха вентилятора, на стальном каркасе, крепят электродвигатель с вертикальным расположением вала, на консольной части которого закрепляют вентиляторную лопасть, расположенную в горизонтальной плоскости в центре цилиндрической части кожуха вентилятора, перед установкой вентилятора на проектную отметку тщательно проверяют исправность электродвигателя с вентилятором, а также центровку оси лопасти относительно оси кожуха с допуском на эксцентричность оси вала лопасти не более 0,2—0,5 мм и на биения оси вала лопасти не более 0,1—0,05 1лм. [c.71]

        Ремонт вентилятора электродвигателя Установка недостающих болтов Замена разбитых смотровых стекол [c.276]

        Эффективная, экономичная и безопасная работа адсорбционных установок может быть достигнута при хорошем постоянном контроле за ходом технологического процесса. В первую очередь необходимо обеспечить контроль за соблюдением оптимальных режимов адсорбции и десорбции, температурным режимом сушки и охлаждения адсорбента, качеством и состоянием адсорбента, расходом пара, воды и электроэнергии, расходом поступающей паро-воздушной смеси, концентрацией целевого компонента в исходной смеси и за слоем адсорбента, количеством получаемого растворителя на установке, работой основного и вспомогательного оборудования (вентиляторы, электродвигатели, клапаны, насосы и т. д.). [c.56]

        Монтаж аппарата начинают с укладки на фундаментные бревна предварительно собранного и, сваренного металлического поддона. Затем устанавливают секции охлаждающих змеевиков в определенной последовательности. Сначала со стороны вентилятора размещают три секции с шагом оребрения 30 мм, затем пять секций с шагом 20 мм и 14 секций с шагом 13,5 мм. Установленные секции соединяют верхними и нижними коллекторами. На поддон устанавливают стойки, к которым крепят болтами горизонтальную раму, изолирующую грузовой отсек от батарей. Затем устанавливают левую и правую панель, предварительно собранную из отрихтованных секций. Панели крепят болтами к стойкам и наверху присоединяют стяжками к трубам. Собранный каркас выверяют по уровню и отвесу. Панели должны быть установлены вертикально и не иметь изломов в плане в местах стыков. Для контроля между панелями по всем полкам (по вертикали) прокатывают трубу-шаблон длиной 1790 жлг. Затем монтируют верхние брусья, угловые стойки и сварные балки под вентилятор. После установки вентилятора и электродвигателя с предварительно собранной подвесной конструкцией регулируют соосность валов по штихмасам, ввернутым в гнезда муфты. [c.250]

        Установка вентиляторов непосредственно на печи (рис. 17-16). Габариты вентиляторов сравнительно небольшой производительности невелики, поэтому их легко установить вместе с приводными электродвигателями непосредственно на каркасе печи под рабочей площадкой. Это позволяет вместо неудобного гибкого рукава применить простой жесткий воздуховод 2 от сопла вентилятора / до короба 3, распределяющего воздух по всем индукторам печи, [c.328]

        Источником шума в вентиляторных установках являются работающие вентиляторы, электродвигатели и передача между ними. Образуется шум также в воздухопроводах при высоких скоростях течения воздуха. Уровень шума вентиляторов зависит от их типа, режима работы, а также от качества монтажа. [c.138]

        Так, например, при наличии светлого стойкого к солнечным лучам покрытия и специальной резины для клиноременной передачи уменьшается перегрев электродвигателя и удлиняется срок эксплуатации вентиляционного агрегата в условиях жаркого климата Средней Азии при применении морозостойкой резины, специальных смазочных материалов и выборе для установки вентиляторов продуваемого, не заносимого снегом места срок службы вентиляционного агрегата в условиях сурового климата Сибири также значительно увеличивается. [c.199]

        Учитывая дефицитность котлов-утилизаторов, в качестве временной меры для усиления тяги. можно рекомендовать установку последовательно с существующими дымовыми трубами эжекторов, работающих с применением вентиляторного воздуха высокого давления (рис. 5). Как показали расчеты, для эвакуации 8500 нм /час дымовых газов из регенеративной печи, имеющей трубу высотой 36,5 м, потребуется установка вентилятора высокого давления БК-6 с электродвигателем мощностью 0 кет. При этом перед дымовым шибером трубы будет обеспечено разрежение в 30 мм бод. ст. [c.52]

        Лучший вариант, к которому следует стремиться,— установка вентилятора на одной оси с электродвигателем. Если это сделать нельзя (по имеющ,емуся типу вентилятора, по числу оборотов и т. д.), то как исключение допускается клиноременная передача. [c.91]

        Принимаем к установке вентиляторы (2 рабочих, 1 резервный) типа Ц4—70, Н6, 3095-2а со следующими характеристиками подача—5000 м /ч, напор—110 мм, диаметр колеса —0,95 Зном, частота вращения —1440 мин-, КПД — 0,65, мощность электродвигателя — 5,5 кВт. [c.203]

        Вентиляционная установка — вентилятор и электродвигатель — всегда находится на верхнем этаже с выводом выхлопной трубы в атмосферу. Воздуховоды большей частью прокладывают вдоль стен цеха так, чтобы они не загромождали рабочих мест. [c.124]

        Для изменения частоты вращения колеса вентилятора иредусматривают установку многоскоростных электродвигателей, управляемых гидравлических и электрических муфт, коробок передач и вариаторов, двигателей постоянного тока с тиристорными выпрямителями, асинхронных двигателей с преобразователями ча-стоть(. Угол наклона лопастей колеса вентилятора можно изменять периодически во время остановки вентилятора. Применяют также конструкции вентиляторов, имеющих механизм поворота лопастей с ручным или автоматическим управлением. [c.196]

        Комиссия проверяет соответствие проекту и действие всей смонтированной установки и отдельных ее элементов (вентилятор, электродвигатель, устройство для нагрева, очистки и увлажнения воздуха), а также расположение отверстий воздухозабора, выброса загрязненного воздуха из цеха, воздуховодов, воздухораспределителей, пылегазоприемни-ков, наличие регулирующих приспособлений, выполнение работ по звукоизоляции вентиляционных агрегатов, наличие заземления оборудования и др. [c.987]

        При установке вентилятора с клиноременной передачей мощность электродвигателя состав1[т [c.26]

        При числе оборотов вентилятора, рав ном или близком к 2950 об1мин, рекомендуется устанавливать вентилятор на одной оси с электродвигателем, применяя соединительную муфту МУВП МО-4. При этих оборотах применяется электродвигатель АО-83-2 мощностью 55 кет, а при 2750 об/мин — электродвигатель АО-82-2 мощностью 40 кет. Широко применяется установка вентилятора с клиноременной передачей от электродвигателя АО-85-2 на шкив вентилятора диаметром 240 мм с 8 канавками. [c.130]

        Вентиляторы, электродвигатели п пусковые устройства к ним, обслуживающие приточные спстемы вентиляции взрывоопасных помещений илп расположенные в загазованной среде, должны быть во взрывобезопасном исполненпп. Вытяжка воздуха из ппж-ней зоны помещений производится при помощи шахт с установкой осевых вентиляторов. На вытяжных шахтах естественно вытяжной вентиляции устанавливают дефлекторы типа ЦАГИ. Вытяжка из верхних зон при больш Х избытках тепла про зводится фонарями. Открывающиеся створк фо аре , а также оконных переплетов должны быть снабжены устройствами для легкого н быстрого открывания и закрывания их. [c.271]

        Стационарная установка вентиляторов и соединение их с печью гибким рукавом. Вентиляторы с электродвигателями устанавливаются на свободном месте вблизи печи. Длина рукава должна обеспечить на максимальный угол. Потери, подлежащие удалению вентиляцией двух- и трехфазных печей, сравнительно велики и требуют подачи большого количества воздуха (свыше 2 000 м 1ч)] гибкий рукав для подачи воздуха к печи должен в этих условиях иметь большой диаметр порядка 150—200 мм (во избежание большой потери напора) или же вместо одного рукава следует применить два-три рукава меньшего диаметра, что несколько громоздко. Поэтому вел-тиляинонную установку со стационарным вентилятором и гибким рукавом не следует применять для мощных печей. [c.328]

        Иствчнцком шума в вентиляторных установках являются работающие вентиляторы, электродвигатели и передача между ними. Возможно образование шума и в воздухопроводах при высоких скоростях течения воздуха. Шум вентиляторов обусловливается их типом, режимом работы, недостатками изготовления, качеством монтажа. [c.164]

        Для выдвинутого в примере условия — безременной передачи единственно возможный вариант — установка вентилятора № 10 на одной оси с электродвигателем (через муфту) л =1450 об/мин. [c.77]

        Колесо вентилятора 11 диаметром 2800 мм — восьмилонастное, выполнено из алюминия. Угол установки лопастей может быть изменен, что обеспечивает необходимую переменную характеристику вентилятора. Электродвигатель применен двухскоростной типа АО-94-12/6, рассчитанный на напряжение 380 в, мощностью 25 кв при 485 об1мин и мощностью 40 кв при 975 об1мин. [c.881]

    chem21.info

    Разновидности бытовых вентиляторов. все о вентиляторах. ремонт вентиляторов и их электрические схемы

    Замена вентилятора отопителя на рено логан

    Уважаемые посетители сайта!!!

    Полагаю, что информация изложенная в этой теме будет для Вас полезной.   В теме будут затронуты различные вопросы по этому направлению, а вопросов возникает по этой части много:

    • как устроен электродвигатель бытового вентилятора;
    • как заменить конденсатор в электрической схеме вентилятора;

    как выполнить перемотку статора электродвигателя вентилятора,  как проводится ремонт:

    • настенного вентилятора;
    • потолочного вентилятора;
    • оконного вентилятора;
    • напольного вентилятора;
    • вентилятора для санузла;
    • вентилятора для кухни;
    • вентилятора с таймером;
    • вытяжного вентилятора.

    Изложить  сразу и полностью информацию по возникающим вопросам, связанными с неисправностью в результате эксплуатации различных типов электрических вентиляторов, - практически невозможно.

    Тема постепенно будет расширяться, то есть по истечению определенного промежутка времени будут внесены дополнения.

    Интересуйтесь различными источниками информации в этом направлении:

    • техническими сайтами;
    • технической литературой

    и так далее.   Накапливайте свой опыт и знания.

    Проверка электродвигателя вентилятора

    настольный вентилятор Vitek

    Рассмотрим подробно, - как проводится проверка электродвигателя вентилятора.   В качестве примера  приведен электродвигатель, соответствующий варианту бытовых настольных  вентиляторов.

    фото №1

    На фотоснимке показан небольшой электродвигатель \фото №1\  настольного вентилятора.   Чтобы изложить более понятливо эту тему, разъяснение будет сопровождаться личными фотоснимками - по проведению диагностики электродвигателя.



                                                                                                                                        фото №2

    Проведение диагностики электрических соединений начинается с предварительной проверки непосредственно самого прибора \фото №2\.

    Для чего необходима такая проверка? -    Проверка проводится для убеждения в том, чтобы провода щупа прибора не имели разрыв.   То есть в практике часто встречается такая неисправность прибора как обрыв провода в соединении со щупом \ металлический штырек в соединении с проводом\.

    При разрыве,  \ для определенного участка электрической схемы\ дисплей прибора Мультиметр - показывает   » единицу».     Если два щупа прибора замкнуть между собой накоротко \при выставленном диапазоне наименьшего сопротивления\, - дисплей прибора покажет нулевое значение сопротивления.   Для этого примера это будет означать, что прибор действующий \исправен\.

    1. Проверка емкости конденсатора мультиметром

    Начнем с проверки конденсатора, состоящего в электрической схеме электродвигателя \фото №3\.



                                                                                                                                                                                                                                                                                                    фото №3

    Здесь нам наглядно видно, что емкость на корпусе конденсатора составляет:

    • 0,51 микрофарад;
    • отклонение  - \+-10%\;
    • допустимое номинальное напряжение - 630 Вольт.

    фото №4

    Чтобы проверить  конденсатор на наличие емкости \фото №4\,  нужно отсоединить его от электрической схемы \отрезать провода ножницами\.   Предварительно перед измерением его емкости, необходимо разрядить конденсатор  \ замкнуть контакты  конденсатора накоротко\ и затем уже проводить измерение.

    фото №5

    Для данной емкости конденсатора, прибор устанавливается в диапазон от 200 нанофарад до 2 микрофарад, так как емкость конденсатора составляет 0,51 микрофарад и установленный диапазон соответствует нашему измерению.

                                                                                                                                                                                                              фото №6

    Дисплей прибора \фото №6\  как видно из фотоснимка, при измерении  показывает при этом - 0,527 микрофарад.   Данный показатель емкости вполне соответствует емкости  указанной на корпусе конденсатора, так как здесь учитывается   отклонение в емкости.

    Итак, при проверке конденсатора состоящего в схеме электродвигателя мы убедились в том, что конденсатор является пригодным к эксплуатации, обкладки конденсатора не нарушены и нам следует перейти к следующим проверкам.

    2. Проверка обмоток статора двигателя



                                                                              фото №7

    От обмоток статора электродвигателя выведены четыре провода \фото №7\  и для данной проверки нам необходимо измерить сопротивление каждой из двух обмоток.

    Первое что мы должны сделать - это выставить прибор в соответствующий диапазон измерения сопротивления.

    фото №8

    Далее, соединяем щупы прибора с одной парой проводов одинаковой цветности  как это показано на фотоснимке №8.   Дисплей прибора при этом измерении показывает значение - 1125, точнее такое показание будет составлять - 1, 125 кОм.

    фото №9

    При измерении второй обмотки статора электродвигателя \фото №9\,  дисплей прибора для данного примера, показывает число - 803.   То есть точнее, сопротивление второй обмотки статора электродвигателя составляет - 803 Ом.

                                                                                   фото №10

    Чтобы измерить общее сопротивление \фото №10\  двух обмоток статора, - одну пару проводов нужно замкнуть накоротко и ко второй паре проводов подсоединить два щупа прибора.   Такой способ является окончательным и более точным на выявление целостности либо разрыва последовательно соединенных двух обмоток.

    Дисплей прибора как мы обратили свое внимание, показывает общее сопротивление двух обмоток статора электродвигателя - 1927, а точнее - 1,927 кОм.

    При каком либо замыкании в схеме электродвигателя прибор укажет на нулевое значение сопротивления, - как это показано на фотоснимке №11.

    фото №11

    3.  Устройство электродвигателя вентилятора

    фото №12

    Так что из себя представляет электродвигатель \рис.12\  настольного вентилятора?    Двигатель вентилятора - асинхронный, однофазный с короткозамкнутым ротором.

    Почему именно с короткозамкнутым ротором? - Спросите Вы.   Потому что ротор как видно из фотоснимка, выполнен путем заливки пазов сердечника расплавленным алюминием, а также отливанием на его короткозамыкающих кольцах - лопастей вентилятора.   Точнее, здесь не наблюдается визуально - обмоток ротора.

    Лопасти на роторе  служат как для охлаждения так и для циркуляции воздуха  электродвигателя.      Конденсатор служит для первоначального сдвига ротора \запуска ротора\.

    Скорость вращения ротора во вращающемся электромагнитном поле статора данного типа двигателя составляет 1200 об.\мин.   Входная мощность такого  двигателя небольшая  -  60 Вт.     Потребляемая мощность в общем то сравнима с мощностью лампы накаливания \электрической лампочки\.

    Электродвигатель в своем исполнении - простой.   Единственной основной  причиной неисправности электродвигателя здесь может быть:

    • перегорание обмоток статора;
    • неисправность конденсатора.

    С электродвигателем мы разобрались,  разобрав его основательно и теперь конечно же нам нужно усвоить - как правильно выполнить соединения проводов.   То есть необходимо правильно подключить электродвигатель, при неправильном подключении электродвигатель просто выйдет из строя.

    4.  Подключение электродвигателя вентилятора

    рис.1

    По схеме рисунка №1  видно, что электродвигатель настольного вентилятора состоит из двух обмоток:

    • рабочей;
    • пусковой.

    Если смотреть по фотоснимкам, можно заметить, что статор состоит из четырех катушек.   То есть каждая обмотка в этом примере состоит из двух полуобмоток если можно так выразиться.

    При измерении сопротивления  первой  обмотки, сопротивление составило - 1,125 кОм.   При измерении сопротивления второй обмотки, сопротивление составило - 803 ом.

    Нам необходимо правильно подключить конденсатор в электрической схеме электродвигателя.

    5.  Как правильно подключить конденсатор в электродвигателе

    Итак друзья, для напоминания, - мы рассматриваем подключение однофазного асинхронного электродвигателя с короткозамкнутым ротором.

    Для правильного подключения конденсатора, состоящего в электрической схеме двигателя,  необходимо определить:

    • рабочую;
    • пусковую

    обмотки статора.   Конденсатор в схеме соединяется последовательно с пусковой обмоткой.

    Здесь нужно усвоить, что пусковая обмотка по своему значению имеет наибольшее сопротивление и в данном варианте такое сопротивление составляет - 1,125 кОм.   Ни в коем случае нельзя соединять конденсатор с рабочей обмоткой, - это приведет к перегоранию обмоток статора электродвигателя  в следствии первоначального возникновения большого пускового тока.   Из раздела электротехники нам известно, что  сила тока увеличивается  -  по мере уменьшения сопротивления.

    Ремонт напольного вентилятора

    напольный вентилятор эленберг

    Мы вновь друзья встречаемся на этой странице и я считаю своим гражданским долгом поделиться с Вами своим опытом и знаниями.

    Недавно мне отдали в ремонт напольный вентилятор «Эленберг».   Ремонт сопровождался выполнением личных фотоснимков и  это послужит Вам в дальнейшем небольшим практикумом.   Причина неисправности  напольного вентилятора в начале была не ясна, конечно же необходимо было разобрать вентилятор, чтобы проверить отдельные участки электрических соединений.

    Итак к делу.

    фото №1

    Чтобы удобней было проводить ремонт \фото№1\, разъединим непосредственно сам вентилятор от его стойки.      Далее нам нужно снять защитный металлический каркас вентилятора для удобства в проведении ремонта \фото №2, фото №3\.



                                                                                          фото №2

                                                                                                                                                                                                                 фото №3

    Затем,  нам нужно освободить пластмассовый чехол от электродвигателя, чтобы полностью осмотреть и непосредственно проверить сам электродвигатель вентилятора.    То есть  необходимо открутить болтовые соединения \фото №4, фото №5\.



                                                                                                                                                                                                                                                                                                                                       фото №4



                                                                                           фото №5

    После снятия пластмассового чехла электродвигателя, мы сможем проверить конкретно как сам электродвигатель так и конденсатор состоящий в электрической схеме \фото №6\.

    фото №6

    Конденсатор \фото №7\,   состоящий в электрической схеме электродвигателя напольного вентилятора Эленберг, - содержит следующие значения:

    • емкость конденсатора - 0,85 микрофарад;
    • номинальное допустимое переменное напряжение конденсатора  - 400 Вольт



                                                                                                                                                                                                                                                                                                                                  фото №7

    Другие значения указанные на конденсаторе, - не столь важны в проведении ремонта.    Нам нужно проверить конденсатор,  устанавливаем мультиметр в диапазон измеряемой емкости \фото №8\.    Емкость  конденсатора для нашего примера составляет - 0,85 микрофарад, то есть прибор устанавливается в диапазоне от 200 нанофарад до 2 микрофарад.



                                                                               фото №8

    Емкость  вполне соответствует значению, указанному на корпусе конденсатора \фото №9\.   Как видно на дисплее прибора, емкость при измерении составляет - 0,84 микрофарад.   Учитывая допуск:  +-5%, емкость вполне не утрачена и конденсатор является действующим.

    фото №9

    Что еще нам необходимо проверить?  - Конечно же электродвигатель вентилятора \фото №10\.



                                                                                                                                                                                                                                                                                                                                      фото №10

    И что же мы здесь наблюдаем? - Дисплей мультиметра  показывает общее значение сопротивления для двух обмоток статора электродвигателя - 1215 Ом или же точнее - 1,2 кОм.   Отсюда следует, что электродвигатель вентилятора и конденсатор - исправны.

    Так в чем же причина неисправности напольного вентилятора?   Что еще нам необходимо проверить?   Нам необходимо проверить непосредственно сам сетевой шнур, а также выключатель состоящий в последовательном соединении \фото №11\.



                                                                                    фото №11

    Откручиваем болтовые соединения, чтобы осмотреть  выключатель вентилятора и также нам необходимо будет проверить  шнур в соединении от электрической вилки до соединения с выключателем \фото №12\.

                                               фото №12

    На фотоснимке №13 можно заметить, что провод с черной изоляцией отпаян от контакта с выключателем.   То есть выключатель для данного примера является не подключенным к электрической схеме вентилятора.



                                                                                                                                                                                                                                                                                                                                фото №13

    Устраняем неисправность с помощью паяния оловом \фото №14\, для ремонта нам понадобится:

    • паяльное олово;
    • паяльная кислота либо другой припой;
    • паяльник.



                                                                                               фото №14

    На место соединения проводов после паяния оловом  - надеваются кембрики для изоляции.   В данном изображении \фото №15\ показано соединение конденсатора, такой способ изоляции прост и удобен в проведении какого либо ремонта бытовой техники.

    фото №15

    Вот мы и починили  напольный вентилятор Эленберг.   Неисправность заключалась в самой простой причине, разрыве электрического соединения -  через выключатель вентилятора.

    Итак друзья, мы прошли небольшое обучение - как  пользоваться цифровым  мультиметром.

    Тема будет дополнена информацией по различным видам вентиляторов.

    На этом пока все.

    Совет в фотографмях

    kakdigita.blogspot.com
