Содержание

Введение………………………………………………………………...…………4

1. Назначение, устройство, принцип работы системы питания двигателя

ВАЗ 21083 автомобиля ВАЗ 2112…………………………..........………..….....5

2. Диагностика заданных неисправностей…….………………………………..9

3. Технологический процесс ремонта двигателя ВАЗ 21083

автомобиля ВАЗ 2112…………………………………….…………………..….10

4. Инструмент , применяемый при ремонте ..…………..……………………..14

5. Техника безопасности при выполнение работ ….............................……….15

Заключение…………………………………………………………………….…17

Список литературы………………………………………………………………18

Введение

Система питания является технически сложным набором механизмов связанных в одну цепь и обеспечивающею правильную работу двигателя

Целью данной работы является закрепления практических знаний а также получения практических навыков по ремонту системы охлаждения. Для достижения этой цели мне необходимо углубить знания по устройству и работе системы питания, изучить техническую и справочную литературу, подобрать инструмент для ремонта и изучить технику безопасности при выполнении работ.

Назначение, устройство, принцип работы системы питания двигателя ВАЗ 21083 автомобиля ВАЗ 2112

Устройство

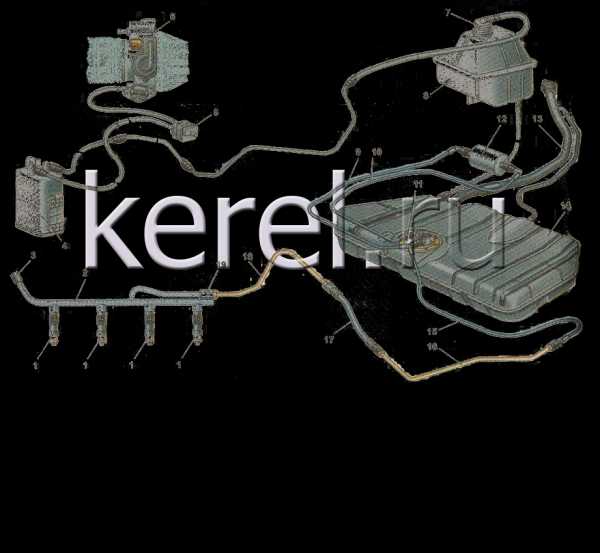

1 – форсунки 2 – пробка штуцера для контроля давления топлива 3 – рампа форсунок 4 – кронштейн крепления топливных трубок 5 – регулятор давления топлива 6 – адсорбер с электромагнитным клапаном 7 – шланг для отсоса паров бензина из адсорбера 8 – дроссельный узел 9 – двухходовой клапан 10 – гравитационный клапан 11 – предохранительный клапан 12 – сепаратор 13 – шланг сепаратора 14 – пробка топливного бака 15 – наливная труба 16 – шланг наливной трубы 17 – топливный фильтр 18 – топливный бак 19 – электробензонасос 20 – сливной топливопровод 21 – подающий топливопровод

Назначение

Система питания автомобильного двигателя предназначена для обеспечения запаса топлива на автомобиле, очистке топлива и равномерного распределения его по цилиндрам двигателя строго дозированными порциями в соответствии с порядком работы, скоростным и нагрузочным режимом работы двигателя.



Принцип работы системы питания автомобиля

Топливо подается из бака, установленного под днищем в районе задних сидений. Топливный бак – стальной, состоит из двух сваренных между собой штампованных половин. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметична. Бензонасос – электрический, погружной, роторный, двухступенчатый, установлен в топливном баке. Развиваемое давление - не менее 3 бар (3 атм).

Бензонасос включается по команде контроллера системы впрыска (при включенном зажигании) через реле. Для доступа к насосу под задним сиденьем в днище автомобиля имеется лючок. От насоса по гибкому шлангу топливо под давлением подается к фильтру тонкой очистки и далее – через стальные топливопроводы и резиновые шланги – к топливной рампе.

Фильтр тонкой очистки топлива – неразборный, в стальном корпусе, с бумажным фильтрующим элементом. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливная рампа служит для подачи топлива к форсункам и закреплена на впускном коллекторе. С одной стороны на ней находится штуцер для контроля давления топлива, с другой – регулятор давления. Последний изменяет давление в топливной рампе – от 2,8 до 3,2 бар (2,8-3,2 атм) – в зависимости от разрежения в ресивере, поддерживая постоянный перепад между ними. Это необходимо для точного дозирования топлива форсунками.

Регулятор давления топлива представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Под действием пружины клапан закрыт. Диафрагма делит полость регулятора на две изолированные камеры – "топливную" и "воздушную". "Воздушная" соединена вакуумным шлангом с ресивером, а "топливная" – непосредственно с полостью рампы. При работе двигателя разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму, открывая клапан. С другой стороны на диафрагму давит топливо, также сжимая пружину. В результате клапан открывается, и часть топлива стравливается через сливной трубопровод обратно в бак. При нажатии на педаль "газа" разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины прикрывает клапан – давление топлива возрастает. Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан – давление топлива снижается. Перепад давлений задается жесткостью пружины и размерами отверстия клапана, регулировке не подлежит. Регулятор давления – неразборный, при выходе из строя его заменяют.

Форсунки крепятся к рампе через уплотнительные резиновые кольца. Форсунка представляет собой электромагнитный клапан, пропускающий топливо при подаче на него напряжения, и запирающийся под действием возвратной пружины при обесточивании. На выходе форсунки имеется распылитель, через который топливо впрыскивается во впускной коллектор. Управляет форсунками контроллер системы впрыска. При обрыве или замыкании в обмотке форсунки ее следует заменить. При засорении форсунок их можно промыть без демонтажа на специальном стенде СТО.

В системе впрыска с обратной связью применяется система улавливания паров топлива. Она состоит из адсорбера, установленного в моторном отсеке, сепаратора, клапанов и соединительных шлангов. Пары топлива из бака частично конденсируются в сепараторе, конденсат сливается обратно в бак. Оставшиеся пары проходят через гравитационный и двухходовой клапаны. Гравитационный клапан предотвращает вытекание топлива из бака при опрокидывании автомобиля, а двухходовой препятствует чрезмерному повышению или понижению давления в топливном баке.

Затем пары топлива попадают в адсорбер, где поглощаются активированным углем. Второй штуцер адсорбера соединен шлангом с дроссельным узлом, а третий – с атмосферой. Однако на выключенном двигателе третий штуцер перекрыт электромагнитным клапаном, так что в этом случае адсорбер не сообщается с атмосферой. При запуске двигателя контроллер системы впрыска начинает подавать управляющие импульсы на клапан с частотой 16 Гц. Клапан сообщает полость адсорбера с атмосферой и происходит продувка сорбента: пары бензина отсасываются через шланг в ресивер. Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов и тем интенсивнее продувка.

megapredmet.ru

Системы питания двигателя: система питания бензинового двигателя

Системы питания бензиновых и дизельных двигателей значительно отличаются, поэтому рассмотрим их по отдельности. Итак, что такое система питания автомобиля?

Система питания бензинового двигателя

Системы питания бензиновых двигателей бывают двух типов - карбюраторная и впрысковая (инжекторная). Поскольку на современных автомобилях карбюраторная система уже не применяется ниже рассмотрим лишь основные принципы ее работы. При необходимости вы легко сможете найти дополнительную информацию по ней в многочисленных специальных изданиях.

Система питания бензинового двигателя, независимо от типа двигателя внутреннего сгорания, предназначена для хранения запаса топлива, очистки топлива и воздуха от посторонних примесей, а также подачи воздуха и топлива в цилиндры двигателя.

Для хранения запаса топлива на автомобиле служит топливный бак. На современных автомобилях применяются металлические или пластмассовые топливные баки, которые в большинстве случаев расположены под днищем кузова в задней части.

Систему питания бензинового двигателя можно условно разделить на две подсистемы - подачи воздуха и подачи топлива. Что бы ни случилось, в любой ситуации наши специалисты по выездной тех помощи на дорогах москвы приедут и окажут необходимую помощь.

Система подачи воздуха практически одинакова для всех типов двигателей внутреннего сгорания. Воздух, предназначенный для подачи в цилиндры двигателя, очищается от пыли воздушным фильтром, который расположен в моторном отсеке автомобиля. Воздух очищается сменным фильтрующим элементом, который выполнен из специальной бумаги с мелкими порами. Из следующей главы можно будет узнать электронная система управления двигателем - что это такое и как осуществляется диагностика электронной системы управления двигателем.

Дальнейший путь очищенного воздуха зависит от типа системы питания и будет рассмотрен ниже. А в одной из следующих глав можно будет узнать система питания дизельного двигателя: устройство системы питания дизельного двигателя.

Система питания бензинового двигателя карбюраторного типа

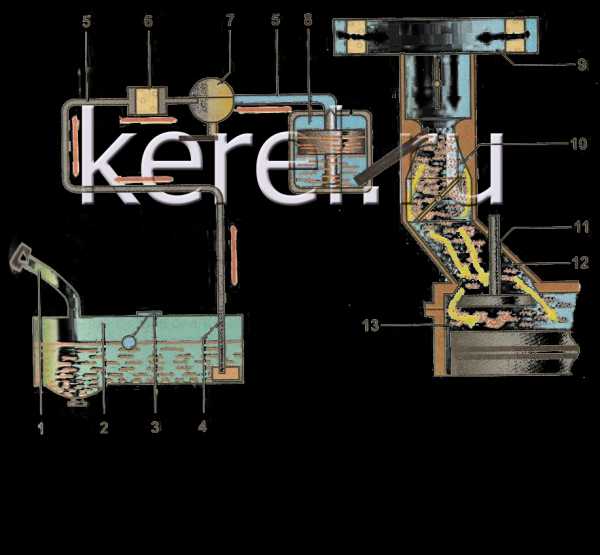

В карбюраторном двигателе система подачи топлива работает следующим образом.

Топливный насос (бензонасос) подает топливо из бака в поплавковую камеру карбюратора. Топливный насос, обычно мембранный, расположен непосредственно на двигателе. Привод насоса осуществляется при помощи штока-толкателя эксцентриком на распределительном валу.

Очистка топлива от загрязнений совершается в несколько этапов. Самая грубая очистка происходит сеточкой на заборнике в топливном баке. Затем топливо фильтруется сеточкой на входе в бензонасос. Также сетчатый фильтр-отстойник установлен на входном патрубке карбюратора.

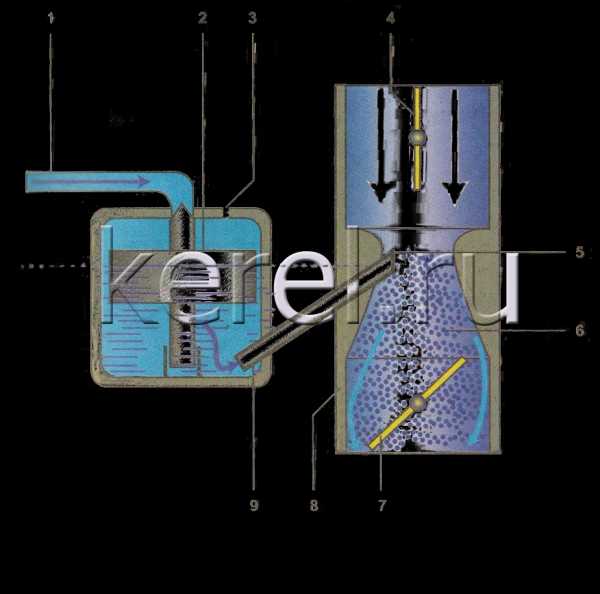

В карбюраторе очищенный воздух из воздушного фильтра и бензин из бака смешиваются и подаются во впускной трубопровод двигателя.

Карбюратор устроен таким образом, чтобы обеспечить оптимальное соотношение воздуха и бензина в смеси. Это соотношение (по массе) составляет приблизительно 15 к 1. Топливовоздушная смесь с таким соотношением воздуха к бензину называется нормальной.

Нормальная смесь необходима для работы двигателя в установившемся режиме. На других режимах двигателю могут потребоваться топливовоздушные смеси с иным соотношением компонентов.

Обедненная смесь (15-16,5 частей воздуха к одной части бензина) имеет меньшую скорость сгорания по сравнению с обогащенной, но зато происходит полное сгорание топлива. Обедненная смесь применяется при средних нагрузках и обеспечивает высокую экономичность, а также минимальный выброс вредных веществ.

Бедная смесь (более 16,5 частей воздуха к одной части бензина) горит очень медленно. На бедной смеси могут возникать перебои в работе двигателя.

Обогащенная смесь (13-15 частей воздуха к одной части бензина) обладает наибольшей скоростью сгорания и используется при резком увеличении нагрузки.

Богатая смесь (менее 13 частей воздуха к одной части бензина) горит медленно. Богатая смесь необходима при пуске холодного двигателя и последующей работе на холостом ходу.

Для создания смеси, отличной от нормальной, карбюратор снабжен специальными устройствами - экономайзер, ускорительный насос (обогащенная смесь), воздушная заслонка (богатая смесь).

В карбюраторах разных систем эти устройства реализованы по-разному, поэтому здесь мы не будем рассматривать их более подробно. Суть просто в том, что система питания бензинового двигателя карбюраторного типа содержит такие конструктивные элементы.

Для изменения количества топливовоздушной смеси и, следовательно, частоты вращения коленчатого вала двигателя служит дроссельная заслонка. Именно ею управляет водитель, нажимая или отпуская педаль газа.

Система питания бензинового двигателя инжекторного типа

На автомобиле с системой впрыска топлива водитель тоже управляет двигателем посредством дроссельной заслонки, но на этом аналогия с карбюраторной системой питания бензинового двигателя заканчивается.

Топливный насос расположен непосредственно в баке и имеет электропривод.

Электробензонасос обычно объединен с датчиком уровня топлива и сетчатым фильтром в узел, получивший название топливный модуль.

На большинстве впрысковых автомобилей топливо из топливного бака под давлением поступает в сменный топливный фильтр.

Топливный фильтр может быть установлен под днищем кузова либо в моторном отсеке.

Топливные трубопроводы подсоединяются к фильтру резьбовыми или быстросъемными соединениями. Соединения уплотнены кольцами из бензостойкой резины или металлическими шайбами.

В последнее время многие автопроизводители стали отказываться от применения подобных фильтров. Очистка топлива производится только фильтром, установленным в топливном модуле.

Замена такого фильтра не регламентирована планом технического обслуживания.

Системы впрыска топлива бывают двух основных типов - центральный впрыск топлива (моновпрыск) и распределенный впрыск, или, как его еще называют, многоточечный.

Центральный впрыск стал для автопроизводителей переходным этапом от карбюратора к распределенному впрыску и на современных автомобилях применения не находит. Это связано с тем, что система центрального впрыска топлива не позволяет выполнить требования современных экологических стандартов.

Агрегат центрального впрыска похож на карбюратор, только вместо смесительной камеры и жиклеров внутри установлена электромагнитная форсунка, которая открывается по команде электронного блока управления двигателем. Впрыск топлива происходит на вход впускного трубопровода.

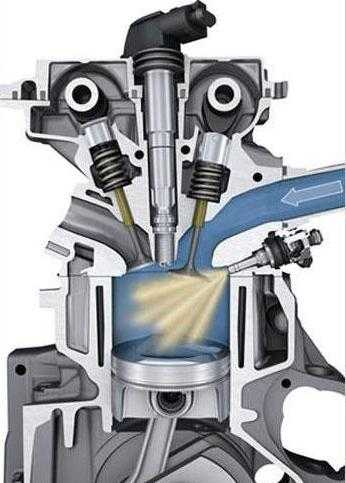

В системе распределенного впрыска количество форсунок равно количеству цилиндров.

Форсунки установлены между впускным трубопроводом и топливной рампой. В топливной рампе поддерживается постоянное давление, которое обычно составляет около трех бар (1 бар равен примерно 1 атм). Для ограничения давления в топливной рампе служит регулятор, который стравливает излишки топлива обратно в бак.

Раньше регулятор давления устанавливали непосредственно на топливной рампе, а для соединения регулятора с топливным баком использовалась обратная топливная магистраль. В современных системах питания бензинового двигателя регулятор располагают в топливном модуле и необходимость в обратной магистрали отпала.

Топливные форсунки открываются по командам электронного блока управления, и происходит впрыск топлива из рампы во впускной трубопровод, где топливо смешивается с воздухом и поступает в виде смеси в цилиндр.

Команды на открытие форсунок вычисляются на основании сигналов, поступающих от датчиков электронной системы управления двигателем. Тем самым обеспечивается синхронизация работы системы подачи топлива и системы зажигания.

Система питания бензинового двигателя инжекторного типа обеспечивает большую производительность и возможность соответствия более высоким экологическим стандартам, чем карбюраторного.

kerel.ru

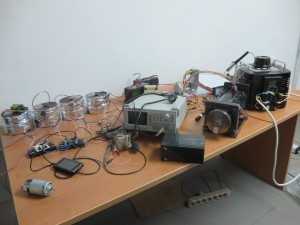

Устройство питания электродвигателя — LENR.SU



Строго говоря, данное устройство имеет гораздо более обширную область применения, одако, по нашему мнению, именно на транспорте устройство «выстрелит» и способно будет совершить настоящую революцию.  Устройство, о котором пойдет речь в этой статье, изменяет привычный режим работы системы АКБ-электродвигатель. Мы смогли развязать источник и потребитель так, что на правильно настроенном устройстве нагрузка на электромотор не влияет на силу тока, протекающую в цепи от аккумулятора до устройства. Любой человек, знакомый с основами электротехники, знает, что с ростом нагрузки на валу двигателя, пропорционально растет ток, и иначе быть не может.

В нашем устройстве все происходит по другому. Ток, потребляемый от АКБ, расходуется не на вращение электродвигателя, а на питание устройства. Импульсы, возникающие в устройстве, провоцируют ответную реакцию окружающей среды (эфира, физического вакуума) которая и трансформируется в выбросы энергии, подаваемой на клеммы электродвигателя. Для тех, кто не верит в существование эфира, и считает, что мы находимся в неком «n-мерном искривленном континуууме», рекомендуем к прочтению данную статью. В крайнем случае, если совсем туго придется —  просто закройте эту страницу и все забудьте)

Работы усложнены тем, что для эффективной работы устройства нам требуется коллекторный двигатель постоянного тока, в то время как в современном электротранспорте максимальное распространение получили асинхронные трехфазные электродвигатели. В идеале для наших задач подойдет мотор, изготовленный на заказ. Вполне возможно, что катушки, необходимые для питания мотора электромобиля, возможно выполнить гораздо более компактными, конкретные данные можно получить только в процессе исследований. Предполагаем, что требуемую емкость АКБ для заданного пробега можно будет значительно снизить, поскольку энергия АКБ будет расходоваться не непосредственно на производство механической работы, а на создание первичных импульсов.



Несомненно, будущее за электромобилями, причем уже ближайшее будущее, и это становится все более очевидным. Они надежные, динамичные и простые, их эксплуатация дешевле в разы. В автомобиле «отмирают» такие достижения науки и техники, как ДВС, система питания, зажигания, газораспределения, система выпуска отработанных газов и катализатор, коробка передач, сложные трансмиссии. В общем те узлы и агрегаты, которые и делают современный автомобиль сложным, капризным, дорогим и недолговечным, а также требующим регулярного обращения в техцентры. Каждый автолюбитель знаком с регулярной процедурой замены масла, фильтров, необходимостью прогревать машину перед выездом. Более продвинутые товарищи не понаслышке знают про фильтр тонкой очистки топлива, про очистку дроссельной заслонки и форсунок, про капризный сажевый фильтр в дизельных авто, про бензонасос или насос высокого давления, про кольца, вкладыши и клапана, сальники, про «маслосъемные колпачки», всего не перечислишь.

Опыт реальной эксплуатации современных электромобилей показал их абсолютную надежность и неприхотливость, а также потрясающую динамику. Узлы и агрегаты, требующие обслуживания, конечно остались, но это совсем другой объем работ и регулярность. Понятно, что электродвигатель, к примеру, когда-нибудь (но никак не раз в 15 000км) потребует замены подшипников. Скорее всего, к этому времени автомобиль уже откатает свой ресурс и безнадежно устареет морально, поскольку прогресс в этой области будет просто взрывным.  Да, их ахиллесова пята — автономность, время зарядки и доступность точек «заправки».

Что делать? Работать над более эффективной системой зарядки АКБ, над более емкими и дешевыми АКБ, над более эффективной схемой питания электромотора — чтобы на тех же батареях авто совершал больший пробег.  В нашей Лаборатории имеются такие разработки и мы продолжаем работу над технологией. В итоге автомобиль сможет значительно увеличить время пробега от зарядки до зарядки, а это уже совсем другие потребительские качества. Приглашаются заинтересованные Партнеры для финансирования и продвижения разработки.



lenr.su

Устройство системы питания бензинового двигателя

Автомобили 13 декабря 2017

Двигатель внутреннего сгорания является первоисточником крутящего момента и всех последующих процессов механического и электронного типа в транспортном средстве. Его функционирование обеспечивает целый комплекс устройств. Это система питания бензинового двигателя.

Как она устроена, какие бывают поломки, следует рассмотреть каждому владельцу транспортных средств с бензиновым двигателем. Это поможет правильно эксплуатировать и проводить техобслуживание системы.

Общая характеристика

Устройство системы питания бензинового двигателя позволяет обеспечить нормальное функционирование транспортного средства. Для этого внутри топливного агрегата происходит приготовление смеси из горючего и воздуха. Система питания бензинового двигателя также хранит и обеспечивает подачу компонентов для приготовления топлива. Смесь распределяется по цилиндрам мотора.

При этом система питания ДВС работает в разных режимах. Сначала мотор должен запуститься и прогреться. Затем проходит период холостого хода. На двигатель действуют частичные нагрузки. Существуют также переходные режимы. Двигатель должен правильно функционировать при полной нагрузке, которая может возникать в неблагоприятных условиях.

Чтобы мотор работал максимально правильно, нужно обеспечить два основных условия. Топливо должно сгорать быстро и полностью. При этом образуются отработанные газы. Их токсичность не должна превышать установленные нормы.

Чтобы обеспечить нормальные условия для функционирования узлов и механизмов, система питания топливом бензинового двигателя должна выполнять ряд функций. Она обеспечивает не только подачу топлива, но и производит его хранение и очистку. Также система питания очищает воздух, который подается в топливную смесь. Еще одной функцией является смешение в правильной пропорции компонентов горючего. После этого топливная смесь передается в цилиндры мотора.

Независимо от разновидности бензинового ДВС, система питания включает в себя ряд конструкционных элементов. В нее входит топливный бак, который обеспечивает хранение определенного количества бензина. Также система включает в себя насос. Он обеспечивает подачу топлива, его перемещение по топливопроводу. Последний состоит из металлических труб, а также шлангов из специальной резины. По ним передается бензин из бака к двигателю. Излишек горючего также по трубкам возвращается обратно.

Система подачи бензина обязательно имеет в своем составе фильтры. Они очищают горючее и воздух. Еще одним обязательным элементом являются устройства, которые готовят топливную смесь.

Бензин

Назначение системы питания бензинового двигателя заключается в подаче, очистке и хранении бензина. Это особый вид топлива, который обладает определенным уровнем испаряемости и детонационной стойкости. От его качества во многом зависит работа двигателя.

Показатель испаряемости говорит о способности бензина менять свое агрегатное состояние из жидкого в парообразное. Этот показатель в значительной степени влияет на особенности образования топливной смеси и ее горение. В процессе работы ДВС участвуют только газообразная часть топлива. Если же бензин находится в жидком виде, он отрицательно влияет на работу мотора.

Жидкое топливо стекает по цилиндрам. При этом с их стенок смывается масло. Такая ситуация влечет за собой быстрый износ металлических поверхностей. Также жидкий бензин препятствует правильному сгоранию топлива. Медленное сгорание смеси приводит к падению давления. При этом мотор не сможет развивать требуемую мощность. Токсичность отработанных газов повышается.

Также еще одним неблагоприятным явлением при наличии жидкого бензина в двигателе является появление нагара. Это ведет к быстрому разрушению мотора. Чтобы поддерживать показатель испаряемости в норме, нужно приобретать топливо в соответствии с погодными условиями. Существует летний и зимний бензин.

Рассматривая назначение системы питания бензинового двигателя, следует рассмотреть еще одну характеристику топлива. Это детонационная стойкость. Этот показатель оценивается при помощи октанового числа. Для определения детонационной стойкости новый бензин сравнивают с показателями эталонных типов топлива, октановое число которых известно заранее.

В состав бензина входят гептан и изооктан. По своим характеристикам они противоположны. У изооктана отсутствует способность к детонации. Поэтому его октановое число составляет 100 ед. Гептан же, наоборот, сильный детонатор. Его октановое число составляет 0 ед. Если смесь в ходе испытаний состоит на 92% из изооктана и на 8% из гептана, октановое число составляет 92.

Видео по теме

Способ приготовления топливной смеси

Работа системы питания бензинового двигателя в зависимости от особенностей ее конструкции может значительно отличаться. Однако независимо от того, как она устроена, к узлам и механизмам выдвигают ряд требований.

Система подачи топлива должна быть герметичной. В противном случае появляются сбои в различных ее участках. Это приведет к неправильной работе мотора, его быстрому разрушению. Также система должна производить точную дозировку топлива. Она должна быть надежной, обеспечивать нормальные условия функционирования двигателя в любых условиях.

Еще одним немаловажным требованием, которое сегодня выдвигается к системе приготовления топливной смеси, является простота в обслуживании. Для этого конструкция имеет определенную конфигурацию. Что позволяет владельцу транспортного средства самостоятельно проводить техобслуживание при необходимости.

Сегодня система питания бензинового двигателя отличается по способу приготовления топливной смеси. Она может быть двух типов. В первом случае при приготовлении смеси применяется карбюратор. В нем смешивается определенное количество воздуха с бензином. Вторым способом приготовления топлива является принудительный впрыск во впускной коллектор бензина. Этот процесс происходит через инжекторы. Это специальные форсунки. Такой тип двигателей называется инжекторным.

Обе представленные системы обеспечивают правильную пропорцию бензина и воздуха. Топливо при правильной дозировке сгорает полностью и очень быстро. На этот показатель в значительной степени влияет количество обоих ингредиентов. Нормальным считается соотношение, в котором присутствует 1 кг бензина и 14,8 кг воздуха. Если же происходят отклонения, можно говорить о бедной или богатой смеси. В этом случае условия для правильной работы мотора ухудшаются. Важно, чтобы система обеспечивала нормальное качество топлива, которое подается в ДВС.

Процедура происходит в 4 такта. Существуют также и двухтактные бензиновые моторы, но для автомобильной техники они не применяются.

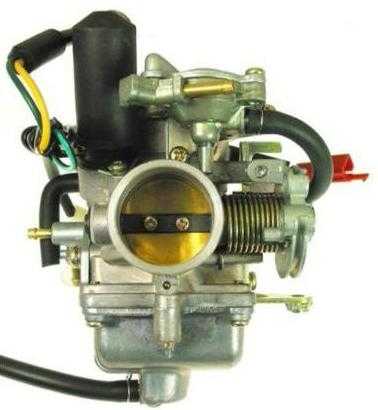

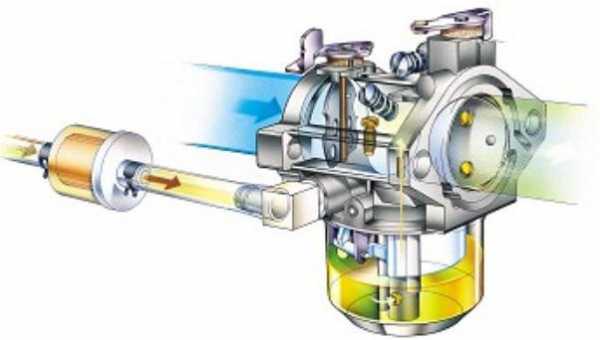

Карбюратор

Система питания бензинового карбюраторного двигателя основана на действии сложного агрегата. Он смешивает бензин и воздух в определенной пропорции. Это карбюратор. Чаще всего он имеет поплавковую конфигурацию. Конструкция включает в себя камеру с поплавком. Также в системе есть диффузор и распылитель. Топливо готовится в смесительной камере. Также конструкция имеет дроссельную и воздушную заслонки, каналы для подачи ингредиентов смеси с жиклерами.

Ингредиенты в карбюраторе смешиваются по пассивному принципу. При движении поршня в цилиндре создается пониженное давление. В это разряженное пространство устремляется воздух. Он сначала проходит через фильтр. В смесительной камере карбюратора происходит формирование топлива. Бензин, который вырывается из распределителя, в диффузоре дробится потоком воздуха. Далее эти две субстанции смешиваются.

Карбюраторный тип конструкции включает в себя разные дозирующие устройства, которые последовательно включаются при работе. Иногда несколько из этих элементов работают одновременно. От них зависит правильная работа агрегата.

Далее через впускной коллектор и клапаны топливная смесь попадает в цилиндр мотора. В необходимый момент эта субстанция воспламеняется под воздействием искры свечей зажигания.

Система питания бензинового двигателя карбюраторного типа еще называется механической. Сегодня ее практически не применяют для создания моторов современных автомобилей. Она не может обеспечить выполнение существующих энергетических и экологических требований.

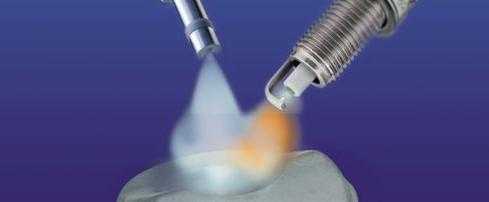

Инжектор

Инжекторный двигатель является современной конструкцией ДВС. Она значительно превышает по всем показателям карбюраторные системы питания бензинового двигателя. Инжектор является устройством, которое обеспечивает впрыск топлива в мотор. Такая конструкция позволяет обеспечить высокую мощность двигателя. При этом токсичность отработанных газов значительно снижается.

Инжекторные двигатели отличаются стабильностью работы. Автомобиль при разгоне демонстрирует улучшенную динамику. При этом количество бензина, которое требуется транспортному средству для передвижения, будет значительно ниже, чем у карбюраторной системы питания.

Топливо при наличии инжекторной системы сгорает более качественно и полноценно. При этом система управления процессами полностью автоматизирована. Вручную не потребуется производить настройки агрегата. Инжектор и карбюратор значительно отличаются конструкцией и принципом работы.

Инжекторная система питания бензинового двигателя имеет в своем составе специальные форсунки. Они под давлением впрыскивают бензин. Затем он смешивается с воздухом. Такая система позволяет сэкономить расход топлива, увеличить мощность мотора. Она увеличивается до 15%, если сравнивать с карбюраторными типами ДВС.

Насос инжекторного мотора является не механическим, как это было в карбюраторных конструкциях, а электрическим. Он обеспечивает требуемое давление при впрыске бензина. При этом система подает топливо в нужный цилиндр в определенное время. Весь процесс контролирует бортовой компьютер. При помощи датчиков он оценивает количество и температуру воздуха, двигателя и прочие показатели. После проведения анализа собранной информации, компьютер принимает решение о впрыске топлива.

Особенности инжекторной системы

Инжекторная система питания бензинового двигателя может иметь разную конфигурацию. В зависимости от особенностей конструкции бывают устройства представленного класса нескольких видов.

К первой группе относятся моторы с одноточечным впрыском топлива. Это самая ранняя разработка в области инжекторных двигателей. Она включает в себя всего одну форсунку. Она находится во впускном коллекторе. Эта инжекторная форсунка распределяет бензин для всех цилиндров мотора. Эта конструкция имеет ряд недостатков. Ныне ее практически не используют при изготовлении бензиновых двигателей транспортных средств.

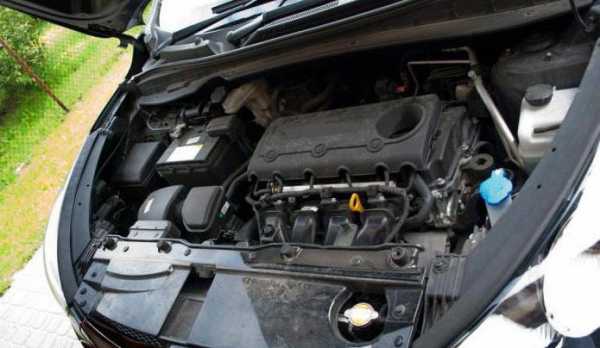

Более современной разновидностью стал распределительный тип конструкции впрыска. Например, такая конфигурация системы питания у бензинового двигателя «Хендай Икс 35». Эта конструкция имеет коллектор и несколько отдельных форсунок. Они смонтированы над впускным клапаном для каждого цилиндра отдельно. Это одна из самых современных разновидностей системы впрыска топлива. Каждая форсунка подает горючее в отдельный цилиндр. Отсюда топливо попадает в камеру сгорания.

Распределительная система впрыска может быть нескольких видов. К первой группе относятся устройства одновременного впрыска топлива. В этом случае все форсунки одновременно впрыскивают топливо в камеру сгорания. Ко второй группе относятся попарно-параллельные системы. Их форсунки открываются по две. Они приводятся в движение в определенный момент. Первая форсунка открывается перед тактом впрыска, а вторая – перед выпуском. К третьей группе относятся фазированные распределительные системы впрыска. Форсунки открываются перед тактом впрыска. Они вводят под давлением топливо непосредственно в цилиндр.

Устройство инжектора

Система питания бензинового двигателя с впрыском топлива имеет определенное устройство. Чтобы произвести техобслуживание такого мотора самостоятельно, нужно понимать принцип его работы и конструкции.

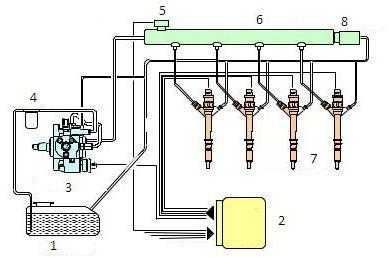

Инжекторная система имеет в своем составе несколько обязательных элементов (схема представлена далее). В нее входят электронный блок управления (бортовой компьютер) (2), электронасос (3), форсунки (7). Также имеется топливная рампа (6) и регулятор давления (8). Обязательно систему контролируют датчики температуры (5). Все перечисленные компоненты вступают между собой во взаимодействие по определенной схеме. Также в системе присутствует бензобак (1) и фильтр очистки бензина (4).

Чтобы понять принцип работы представленной системы питания, нужно рассмотреть взаимодействие представленных элементов на примере. Новые автомобили часто оснащаются инжекторной системой с распределенным по нескольким точкам впрыском. При запуске мотора топливо поступает на бензонасос. Он находится в топливном баке в горючем. Далее горючее под определенным давлением поступает в магистраль.

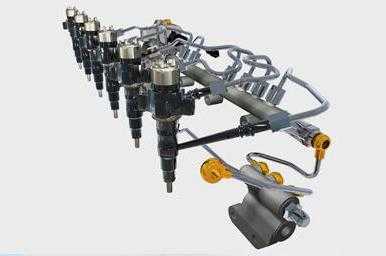

В рампе установлены форсунки. По ней производится подача бензина. В рампе есть датчик, который регулирует давление топлива. Он определяет давление воздуха в инжекторах и на впуске. Датчики системы передают информацию бортовому компьютеру о состоянии системы. Он синхронизирует процесс подачи компонентов смеси, корректируя их количество для каждого цилиндра.

Зная, как устроен инжекторный процесс, можно провести самостоятельно техническое обслуживание системы питания бензинового двигателя.

Техобслуживание карбюраторной системы

Техобслуживание и ремонт приборов системы питания бензинового двигателя можно произвести своими руками. Для этого нужно выполнить ряд манипуляций. Они сводятся к проверке креплений топливопроводов, герметичности всех компонентов. Также проводится оценка состояния системы выпуска отработанных газов, тяги дроссельных приводов, воздушной заслонки карбюратора. Кроме того, нужно проводить контроль состояния ограничителя коленчатого вала.

При необходимости нужно проводить очистку трубопроводов, замену уплотнителей. Особенностью техобслуживания карбюратора является необходимость проведения его настройки весной и осенью.

В некоторых случаях причиной ухудшения работы карбюраторного мотора могут быть неисправности в других узлах. Перед началом техобслуживания системы подачи топлива нужно проверить другие компоненты механизмов.

Неисправности системы питания бензинового двигателя карбюраторного типа можно проверить при работающем и выключенном двигателе.

Если мотор заглушен, можно оценить количество бензина в баке, а также состояние уплотнительных резинок под пробкой горловины. Также оценивается крепление бензобака, топливопровода и всех его элементов. Иные элементы системы тоже следует проверить на прочность крепежа.

Затем нужно запустить мотор. Проверяется отсутствие протечек в местах соединений. Также следует оценить состояние фильтров тонкой очистки и отстойника. Карбюратор нужно правильно настроить. В соответствии с рекомендациями производителя проводится выбор соотношения воздуха и бензина.

Частые неисправности инжектора

Ремонт системы питания бензинового двигателя инжекторного типа происходит несколько иначе. Существует перечень частых неисправностей подобных систем. Зная их, установить причину неправильной работы мотора будет проще. Со временем из строя выходят датчики, которые контролируют разные показатели состояния системы. Периодически их нужно проверять на работоспособность. В противном случае бортовой компьютер не сможет выбрать адекватную дозировку и оптимальный режим впрыска топлива.

Также со временем в системе загрязняются фильтры или даже сами форсунки инжектора. Такое возможно при использовании бензина недостаточного качества. Периодически фильтр нужно менять. Также нужно обращать внимание на сеточный очиститель бензонасоса. В некоторых случаях его можно чистить. Один раз в несколько лет нужно мыть бензобак. В этот момент также желательно поменять все фильтры системы.

Если же со временем засорятся инжекторные форсунки, мотор станет терять мощность. Расход бензина также увеличится. Если вовремя не устранить эту неисправность, система будет перегреваться, клапаны будут перегорать. В некоторых случаях форсунки могут недостаточно плотно закрываться. Это чревато переизбытком топлива в камере сгорания. Бензин будет смешиваться с маслом. Чтобы предотвратить неблагоприятные последствия, форсунки нужно периодически очищать.

Система питания бензинового двигателя инжекторного типа может потребовать промывки форсунок. Эту процедуру можно выполнить двумя способами. В первом случае инжекторные форсунки не демонтируют из автомобиля. Через них пропускается специальная жидкость. Топливную магистраль нужно отсоединить от рампы. При помощи специального компрессора промывочная жидкость поступает в форсунки. Это позволяет эффективно очистить их от загрязнений. Второй вариант чистки предполагает снятие форсунок. Далее их обрабатывают в специальной ультразвуковой ванне или на промывочном стенде.

Советы экспертов

Эксперты рекомендуют учесть, что система питания бензинового двигателя в условиях эксплуатации на российских дорогах подвергается повышенным нагрузкам. Поэтому техобслуживание нужно производить часто. Топливные фильтры нужно менять через каждые 12-15 тыс. км пробега, проводить чистку форсунок через каждые 30 тыс. км.

Важно уделять внимание качеству топлива. Чем оно выше, тем долговечнее будет работа двигателя и всей системы. Поэтому важно приобретать бензин в проверенных точках реализации.

Рассмотрев особенности и устройство системы питания бензинового двигателя,можно понять принцип ее работы. При необходимости техобслуживание и ремонт можно произвести собственными руками.
